Lernprogramm A5: Eigenschaften und Netz definieren

Definieren von Materialeigenschaften

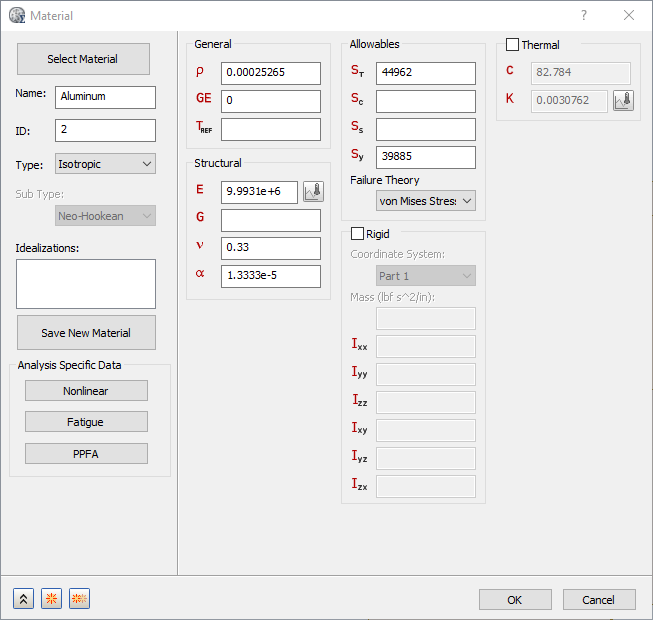

1. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Materialien > Neu.
2. Klicken Sie im Dialogfeld Material auf Material auswählen.
3. Erweitern Sie die Inventor-Materialbibliothek, wählen Sie Aluminium aus und klicken Sie auf OK.


Definieren von Elementeigenschaften

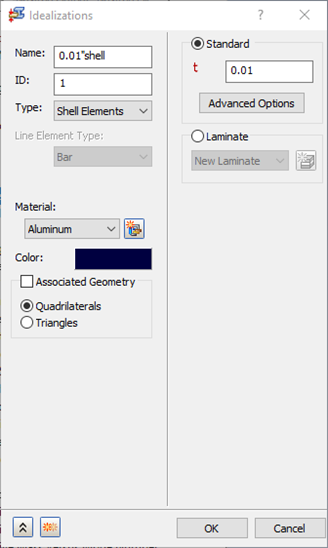

1. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Idealisierungen > Neu.
2. Ändern Sie im Dialogfeld Idealisierungen den Typ in Schalenelemente.
3. Ändern Sie den Namen in 0.01" Shell.
4. Stellen Sie sicher, dass in der Dropdown-Liste Material Aluminium angegeben ist.
5. Klicken Sie auf das Optionsfeld Standard und legen Sie den Wert für t (Dicke) auf 0.01 fest.

6. Klicken Sie auf OK.

Definieren des Netzes

1. Klicken Sie mit der rechten Maustaste auf Netzmodell > Bearbeiten.
2. Geben Sie im Feld Elementgröße den Wert 0.3 ein.
3. Wählen Sie Durchgehende Vernetzung aus und klicken Sie dann auf OK.

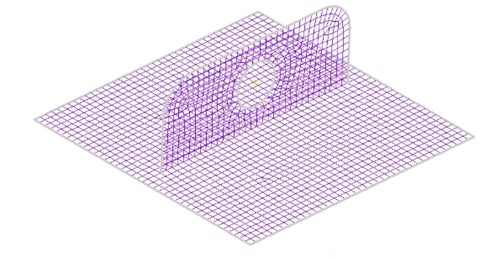

   Nach der Erstellung des Netzes sollte das Modell so aussehen wie in der folgenden Grafik dargestellt, auch wenn Sie möglicherweise eine andere Farbe für das Netz ausgewählt haben.
