Lernprogramm A8: Definieren der Last und des Flächenkontakts

Im folgenden Verfahren fügen Sie eine erzwungene Bewegungslast von 1,6 mm hinzu, die 1 Sekunde lang nach unten auf die Deckplatte angewendet wird.

So definieren Sie die Last

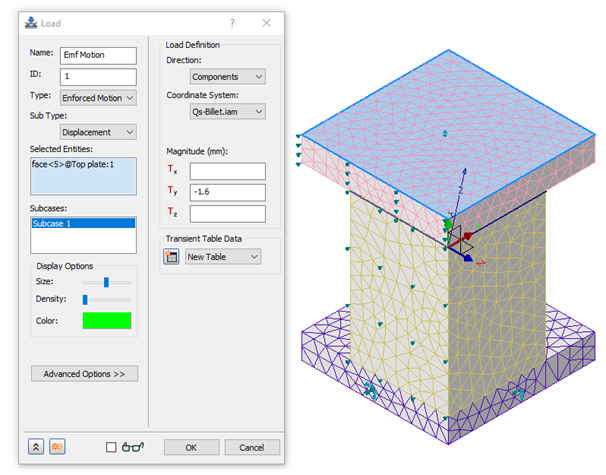

1. Klicken Sie in der Baugruppenstruktur unter Subcase 1 mit der rechten Maustaste auf Lasten > Neu und legen Sie die folgenden Werte fest:
   • Name: Enf Motion
   • Typ: Erzwungene Bewegung
   • Magnitude, T_y: -1.6

2. Wählen Sie die obere Fläche der Deckplatte aus, um die Last anzuwenden.

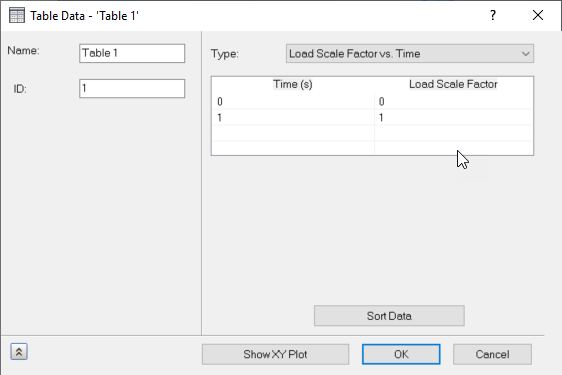

3. Klicken Sie unter Transiente Tabellendaten auf Neue Tabelle definieren und geben Sie Tabellenwerte wie unten gezeigt ein. Um numerische Werte für Last-Maßstab im Vergleich zu Schritt einzugeben, doppelklicken Sie in eine Zelle, geben Sie einen Wert ein und drücken die dann die Tabulatortaste, um mit der nächsten Zelle fortzufahren. Die Schrittwerte werden automatisch aktualisiert.

4. Klicken Sie auf OK, um das Dialogfeld zu schließen.

So definieren Sie den Flächenkontakt

1. Klicken Sie in der Multifunktionsleiste auf Solver-Kontakte.

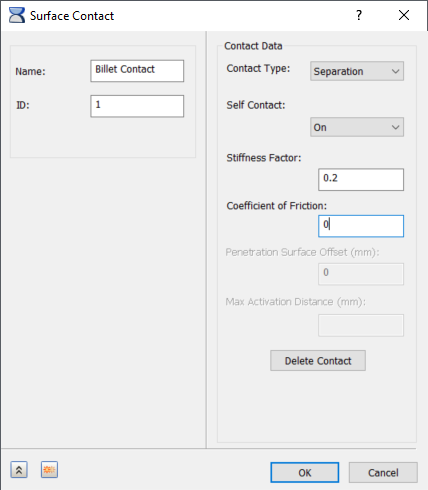

2. Legen Sie im Dialogfeld Flächenkontakt die folgenden Werte fest:
   • Name: Kontakt Rohling
   • Kontakttyp: Trennung
   • Selbstkontakt: Ein
   • Steifheitsfaktor: 0,2
   • Reibungskoeffizient: 0
