Dieses Lernprogramm bietet eine schrittweise Anleitung zum Analysieren eines fasergefüllten Heizkörpertankmodells. Zunächst wird mit Inventor Nastran ein Finite-Elemente-Modell erstellt. Dann wird Advanced Material Exchange verwendet, um Ergebnisse von Moldflow auf das Strukturmodell abzubilden. Abschließend wird die Strukturanalyse des Heizkörpertanks durchgeführt und die Ergebnisse werden Inventor Nastran angezeigt.

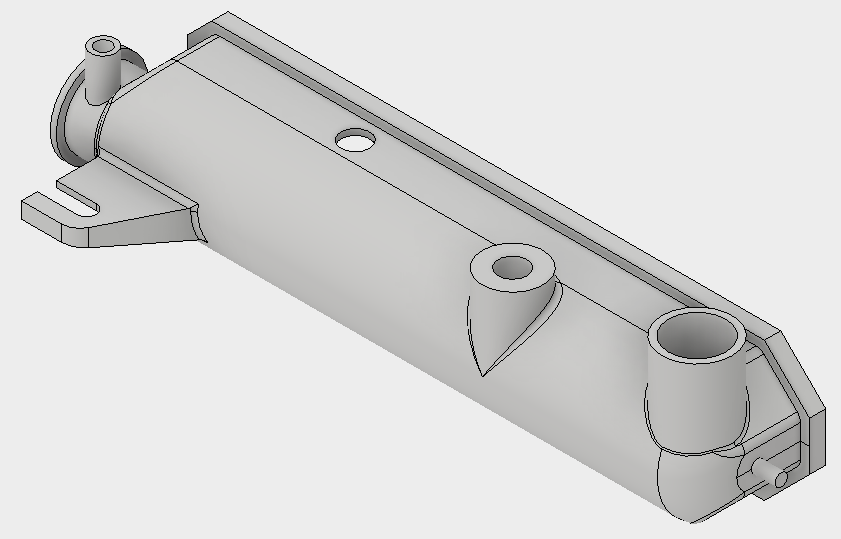

Das Formteil des Heizkörpertanks wurde mit dem glasfaserverstärkten Material Extron 3019 HS hergestellt. Das Modell wurde bereits in Moldflow mit einer Füll- und Nachdruckanalyse simuliert, um die Ausrichtungen des fasergefüllten Bauteils zu bestimmen.
Die in diesem Lernprogramm verwendeten Modelle können hier heruntergeladen werden.
