- Starten Sie Autodesk Inventor Nastran.
- Wechseln Sie über Öffnen zum Ordner C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2025\Tutorial\en-us\Inventor 2025 und öffnen Sie RSA.ipt.
- Klicken Sie in Inventor Nastran auf Datei, Speichern unter und speichern Sie das Bauteil unter einem anderen Namen, wie zum Beispiel RSA_1.ipt. Auf diese Weise können Sie das ursprüngliche Bauteil wiederverwenden.
- Klicken Sie auf .
- Klicken Sie in der Bauteilstruktur mit der rechten Maustaste auf. Legen Sie den Typ der Analyse auf Stoß-/Antwortspektrum fest.
- Wählen Sie auf der Registerkarte Ausgabesteuerelemente Verschiebung, Geschwindigkeit, Beschleunigung und Belastung aus.

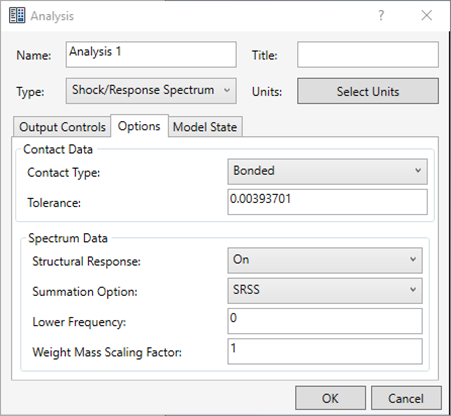

- Beachten Sie, dass die Registerkarte Optionen einen Abschnitt namens Spektrumdaten enthält, der spezielle Optionen für diese Art der Analyse zur Verfügung stellt. Legen Sie diese Optionen wie in der folgenden Abbildung gezeigt fest:
- Klicken Sie im Menü Extras auf . Legen Sie die Einheit für die Länge auf Zoll fest und die Einheit für die Masse auf lbmass. Diese werden jetzt die Vorgabeeinheiten sein.
Anmerkung: Sie können in der Bauteilstruktur auch durch Klicken mit der rechten Maustaste auf und Auswahl eines Einheitensystems, das Zoll und lbmass verwendet, Einheiten für die Analyse festlegen.
