Lernprogramm A5: Analyse durchführen

1. Um die Analyse auszuführen, klicken Sie mit der rechten Maustaste auf den Knoten Analyse in der Bauteilstruktur und wählen Sie Lösen in Nastran.
2. Nachdem die Lösung abgeschlossen ist, sehen Sie, dass der Struktur neue Elemente hinzugefügt wurden.
   • Unter Ihrem Subcase finden Sie vier verschiedene Ergebnisse:

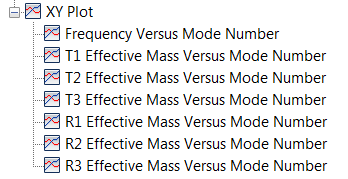

   • Am unteren Rand der Bauteilstruktur befinden sich sieben XY-Darstellungen:

   • Am unteren Rand der Modellstruktur befinden sich vier Darstellungsvorlagen:


     Jede dieser Vorlagen kann auf eine Subcase gezogen und dort abgelegt werden, um eine neue Konturdarstellung zu erstellen. Sie können mit der rechten Maustaste auf die Vorlage klicken, um die Einstellungen zu bearbeiten.

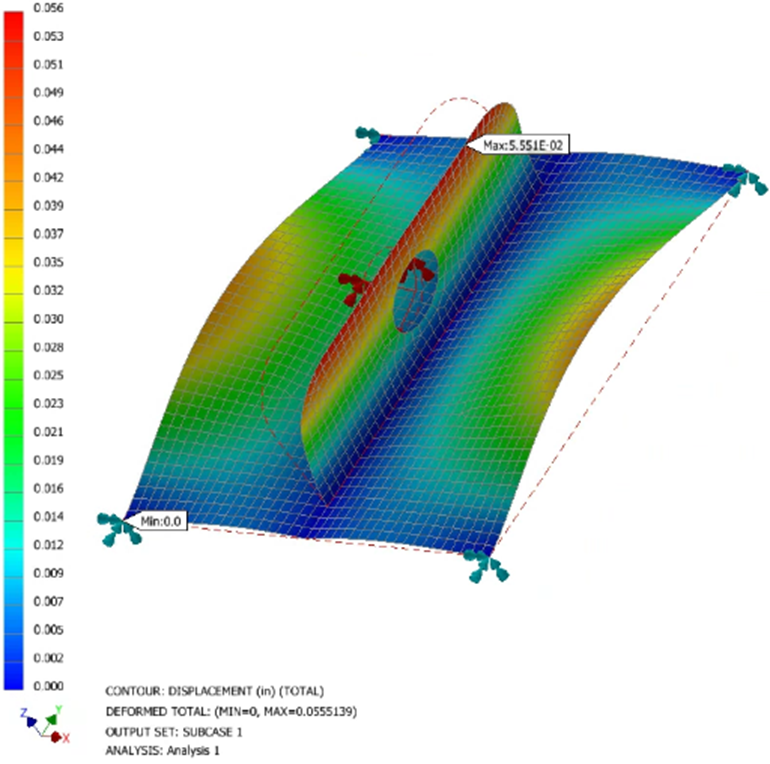

3. Doppelklicken Sie in der Teilestruktur unter Ergebnisse auf Verschiebung, um eine Kontur der gesamten Verschiebung auf der verformten Geometrie zu sehen.


   Beachten Sie, dass die Punkte der minimalen und maximalen Verschiebung deutlich beschriftet sind.
