Führen Sie eine Simulation mit dem Autodesk Nastran-Solver mit einer der folgenden drei Methoden aus:
- Klicken Sie auf Ausführen in der Gruppe Lösen auf der Registerkarte der Multifunktionsleiste von Inventor Nastran.

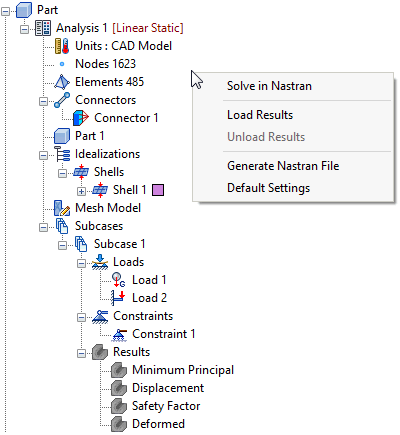

- Wählen Sie den obersten Knoten der aktiven Analyse in der Autodesk Nastran-Modellstruktur, klicken Sie mit der rechten Maustaste darauf und wählen Sie In Nastran lösen aus dem Kontextmenü.
- Klicken Sie mit der rechten Maustaste auf den leeren Bereich der Autodesk Nastran-Modellstruktur und wählen Sie In Nastran lösen aus dem Kontextmenü.
Der Fortschritt der Analyse wird im Autodesk Nastran-Statusfenster angezeigt, das automatisch eingeblendet wird. In Autodesk Inventor wird der Analysefortschritt im Browser-Bereich (Modellstruktur) angezeigt.
Wenn Sie eine nichtlineare Analyse durchführen und Zwischenergebnisse erstellen, laden und anzeigen möchten:
- Die Ergebnisse werden im Ansichtsbereich angezeigt und die Modellstruktur wird erneut angezeigt, sobald ein Berechnungsschritt konvergiert wurde.
- Das Solver-Fortschrittsprotokoll ist nicht mehr sichtbar. Wählen Sie Autodesk Nastran-Ausgabe aus dem Dropdown-Menü direkt über dem Browser (Strukturansicht) aus, um zum Solver-Fortschrittsprotokoll zurückzukehren.
