Einen versetzten Bezugspunkt erstellen

Um eine Kopie eines bereits bestehenden Bezugspunkts in einer festgelegten Position zu erstellen:

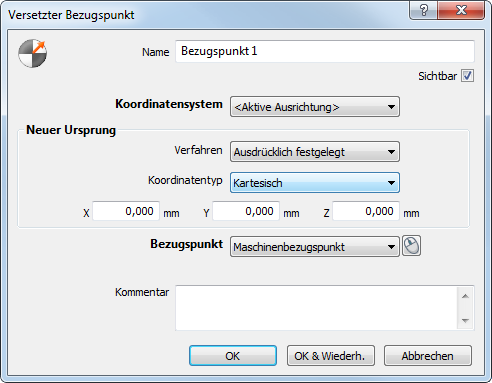

1. Klicken Sie auf Ausrichtungen & Bezugspunkte-Registerkarte > Bezugspunkte-Gruppe > Versetzt.



2. Geben Sie einen Namen für den Bezugspunkt ein. Der Name wird in der Prüfsequenz und in den Registerkarten Bericht und Info verwendet sowie immer dann, wenn andere Elemente sich auf das Element beziehen.
3. Wenn Sie den Bezugspunkt in der CAD-Ansicht anzeigen möchten, wählen Sie das Sichtbar-Kontrollkästchen aus.
4. Wählen Sie in der Koordinatensystem-Liste das Koordinatensystem aus, das sich relativ zu dem Bezugspunkt verhält.

   Um das Koordinatensystem während der Prüfsitzung anzugeben, wählen Sie <Aktive Ausrichtung> aus. Sie können dann die Ausrichtung mithilfe der Liste Aktive Ausrichtung in der Messung-Registerkarte festlegen.

5. Wählen Sie ein Verfahren aus, um den Bezugspunkt zu erstellen:

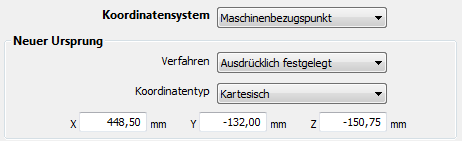

   • Um einen Bezugspunkt an einer angegebenen Position zu erstellen, wählen Sie das Koordinatensystem aus, entlang dessen Achsen Sie den Bezugspunkt versetzen möchten, wählen dann Ausdrücklich festgelegt in der Liste Methode aus und geben die Koordinaten des versetzten Bezugspunkts relativ zum ausgewählten Koordinatensystem ein. Zum Beispiel:

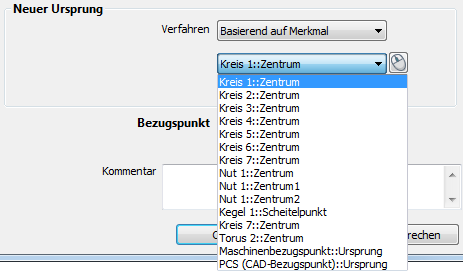

   • Um einen Bezugspunkt an einem angegebenen Merkmal zu erstellen, wählen Sie Basierend auf Merkmal in der Liste Methode und dann ein Merkmal in der Liste aus. Zum Beispiel:



     Klicken Sie auf , um ein Element mithilfe der Maus aus der CAD-Ansicht auszuwählen.

6. In der Bezugspunkt-Liste wählen Sie den Bezugspunkt aus, den Sie versetzen möchten.
7. Geben Sie zusätzliche Informationen über das Element im Feld Kommentar ein.
8. Klicken Sie auf OK, um das Element zu der Prüfsequenz hinzuzufügen.
