Verwenden Sie das Bezugspunkt zu 3D-Merkmal-Element, um einen Bezugspunkt zu erstellen, indem eine Achse eines bestehenden Bezugspunkts so gedreht wird, dass diese parallel zu dem Vektor eines dreidimensionalen Merkmals liegt.

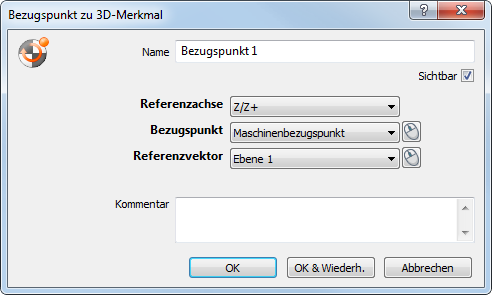

So erstellen Sie einen Bezugspunkt, der zu einem 3D-Merkmal gedreht wird:
- Klicken Sie auf Ausrichtungen & Bezugspunkte-Registerkarte > Bezugspunkte-Gruppe > Zu 3D-Merkmal.
- Geben Sie einen Namen für das Element ein. Der Name wird in der Prüfsequenz und in den Registerkarten Bericht und Info verwendet sowie immer dann, wenn andere Elemente sich auf das Element beziehen.
- Wenn Sie den Bezugspunkt in der CAD-Ansicht anzeigen möchten, wählen Sie das Sichtbar-Kontrollkästchen aus.
- In der Bezugspunkt-Liste wählen Sie den Bezugspunkt aus, den Sie drehen möchten.
Klicken Sie auf
, um ein Element mithilfe der Maus aus der CAD-Ansicht auszuwählen.
- In der Referenzachse-Liste wählen Sie die Bezugspunktachse aus, die Sie an dem Referenzvektor ausrichten möchten.
- Wählen Sie in der Referenzvektor-Liste den Vektor aus, mit dem Sie den Bezugspunkt ausrichten möchten.
- Geben Sie zusätzliche Informationen über das Element im Feld Kommentar ein.
- Klicken Sie auf OK, um das Element zu der Prüfsequenz hinzuzufügen.
