Festlegen, welche CAD-Ebenen geprüft werden

Verwenden Sie Tasterpfad-Registerkarte > Optionen-Gruppe > Option Prüfungsebenen, um anzugeben, welche CAD-Ebenen und -Objekte in die Kollisionsprüfung eingeschlossen werden sollen.

Anmerkung: Diese Option ist nur verfügbar, wenn Sie Prüfungen für CNC- und OMV-Maschinen erstellen.

So legen Sie fest, welche CAD-Sichtebenen und -Objekte in der Kollisionsüberprüfung eingeschlossen werden:

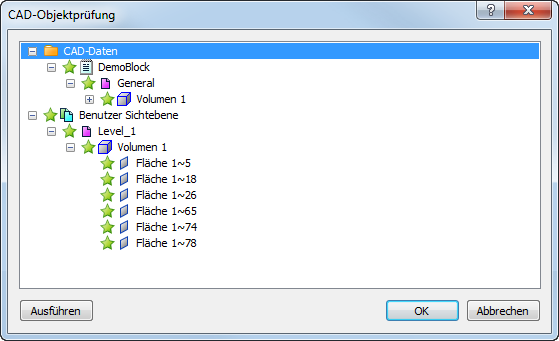

1. Klicken Sie auf Tasterpfad-Registerkarte > Optionen-Gruppe > Prüfungsebenen. Dieses öffnet den Dialog CAD-Objektprüfung . Zum Beispiel:



2. Klicken Sie auf , um die Ordner zu erweitern und die Ebene und das Objekt anzuzeigen, die Sie bearbeiten möchten.
3. Vorgabemäßig werden alle CAD-Ebenen und -Objekte auf Kollisionen geprüft. Klicken Sie auf das Sternsymbol neben einer Ebene, um diese in die Prüfungen einzuschließen oder davon auszuschließen:

   zeigt an, dass der Eintrag in der Prüfung eingeschlossen ist.

   zeigt an, dass der Eintrag von der Prüfung ausgeschlossen ist.

   zeigt an, dass eine Elternebene eine Mischung aus ein- und ausgeschlossenen Einträgen enthält.

   In unserem Beispiel sind Fläche 1~18 und Fläche 1~26 in Level_1 von der Kollisionsüberprüfung ausgeschlossen:



4. Klicken Sie auf OK, um die Änderungen zu speichern und den Dialog zu schließen.

Sie können überdies über das Ein- oder Ausschließen von CAD-Ebenen und -Objekten in der Kollisionsüberprüfung unter Verwendung der CAD-Registerkarte entscheiden.
