Sie können die Layer-Bänder eines Werkzeugwegs in verschiedene neue Werkzeugwege aufteilen. Dies ermöglicht Ihnen:
- Gruppieren Sie Bahnen von mehreren Werkzeugwegen zusammen mit der gewünschten Baureihenfolge.
- Wenden Sie benutzerdefinierte Parameter auf jeden Teil eines Werkzeugwegs an.
So teilen Sie ausgewählte Werkzeugwege auf
- Klicken Sie auf Additiv-Registerkarte > Beim Ändern-Gruppe > Layer aufteilen.
- Wählen Sie im Explorer die Werkzeugwege aus, die Sie aufteilen möchten.
- Wählen Sie unter Was aufzuteilen ist die Option Gewählte Werkzeugwege aus.
- Geben Sie die Anzahl der Layer in jeder Aufteilung ein, um die maximale Anzahl der Layer-Bänder für jeden neuen Werkzeugweg festzulegen.
- Wählen Sie Prozessparameter erneut anwenden, um die Anleitungen für Prozessparameter aus den ursprünglichen Werkzeugwegen auf jeden neuen Werkzeugweg anzuwenden.
- Folgendes steht zur Wahl:
- Alle Aufteilungen in einem Ordner legt alle neuen Werkzeugwege zusammen in einem einzigen Ordner ab.
- Unter Anzahl der Aufteilungen in jedem Ordner können Sie die maximale Anzahl von neuen Werkzeugwegen in jedem Ordner eingeben.
- Geben Sie den Ordnernamen ein. Die Ordner erhalten diesen Namen mit einem numerischen Suffix, das die enthaltenen Layer-Bänder angibt.
- Geben Sie das Werkzeugwegsuffix ein. Die neuen Werkzeugwege erhalten den Namen des Originalwerkzeugwegs, an den dieses Suffix angefügt wird, gefolgt von einem numerischen Suffix, das die enthaltenen Layer-Bänder angibt.
- Klicken Sie auf Anwenden.

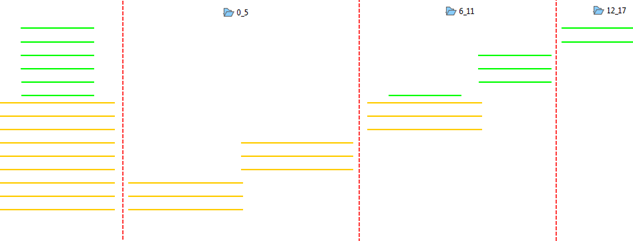

Das Beispiel unten zeigt zwei Werkzeugwege mit:
- Aufteilungen in jedem dritten Layer-Band.
- Maximal zwei Aufteilungen in jedem Ordner.
Die erste Aufteilung im Ordner 6_11 enthält die Layer-Bänder 6-8 und umfasst Bahnen aus beiden Werkzeugwegen. Dies liegt daran, dass die Bahnen dieser Werkzeugwege beide das achte Layer-Band schneiden.
Der letzte Ordner heißt 12_17, was angibt, dass er Bahnen aus den Layer-Bändern 12 bis 17 umfassen kann, jedoch enthalten die Layer-Bänder 14 bis 17 keine Bahnen.
