Verwenden Sie den Verrundungen einfügen und editieren-Dialog, um die Bögen in einer zusammengesetzten Kurve, die Linien und Bögen enthält, einzufügen und zu ändern.
Klicken Sie auf die Kurven-Werkzeuge-Registerkarte > Segmente-Gruppe > Verrundungen einfügen/editieren, um das Dialogfeld Verrundungen einfügen und editieren anzuzeigen.
Dieses Dialogfeld beinhaltet Folgendes:
Bitte Radius eingeben – Geben Sie den Radius der Verrundung ein.
Wenn Sie einen bestimmten Punkt oder Bogen auswählen, wird die Verrundung nur auf diesen Punkt oder Bogen angewendet.
Wir beginnen mit dieser Kurve:

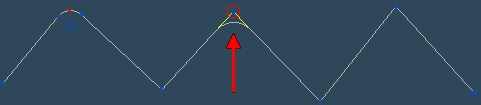

Auswahl eines Punkts und Eingabe eines Radius ergeben:
Wenn Sie keine Punkte oder Bögen auswählen, wird die Verrundung auf die folgenden Elemente angewendet:
- Alle Punkte, die sich zwischen zwei Linien und vorhandenen Bogenabschnitten befinden, wenn Sie die Gewählte-Registerkarte auswählen
Wir beginnen mit dieser Kurve:

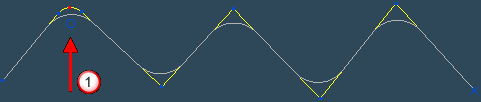

Die Eingabe eines Radius auf der Gewählte-Registerkarte ergibt:
Dadurch wird die Verrundung an der Position
geändert, und an Punkten zwischen zwei Linien werden Verrundungen eingefügt. - Alle Punkte mit Tangentenknicken, wenn Sie die Alle Unstetigkeiten-Registerkarte auswählen.

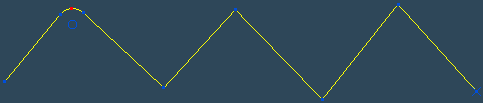

Wir beginnen mit dieser Kurve:

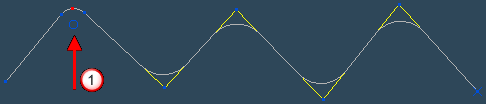

Die Eingabe eines Radius auf der Alle Unstetigkeiten-Registerkarte ergibt:
Die Verrundung an der Position
wird nicht geändert.
