Wenn eine Fläche abgewickelt und das zusätzliche Design hinzugefügt wurde, können Sie die Kurven, Symbole oder Dreiecke erneut auf Flächen oder Volumenmodelle aufwickeln.
Verwenden Sie die folgenden Optionen, um die angegebenen Elemente erneut aufzuwickeln:
- Verwenden Sie Drahtmodell-Registerkarte > Von der Auswahl-Gruppe > Option Aufwickeln, um Drahtmodell-Elemente erneut aufzuwickeln.
- Verwenden Sie Fläche-Registerkarte > Erstellen-Gruppe > Option Aufwickeln, um Symbole oder DMT-Dateien erneut aufzuwickeln oder um Dreieck-Dateien erneut auf eine Fläche oder ein Volumenmodell aufzuwickeln.
Eine Fläche, die zuvor abgewickelt wurde, wird beim Start des Aufwickel-Assistenten automatisch erkannt. Der Aufwickel-Assistent wird zum Assistenten zum erneuten Aufwickeln. Dieser leitet Sie durch den Prozess des erneuten Aufwickelns des Elements auf das Zielobjekt:

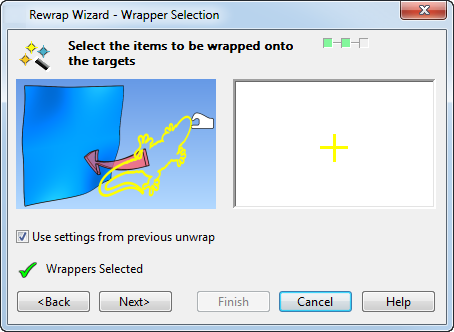

- Auf dieser Seite können Sie die erneut auf das Zielobjekt aufzuwickelnden Elemente auswählen:
- Einstellungen vom vorigen Abwickeln (Ausstrecken) verwenden – Diese Option wird automatisch ausgewählt, wenn die ausgewählte Fläche oder das Volumenmodell zuvor abgewickelt wurde.

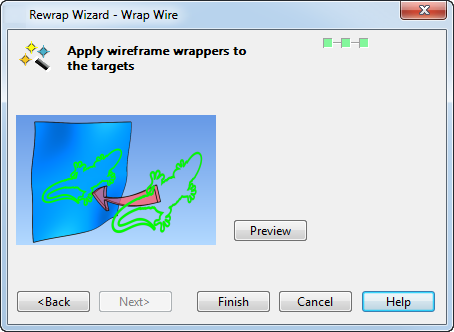

- Wenn Sie Drahtmodell-Objekte erneut aufwickeln, verwenden Sie diese Seite, um die Aufwicklung auf das Zielobjekt anzuwenden:
- Vorschau – Wählen Sie diese Option aus, um eine Vorschau der Ergebnisse der erneuten Aufwicklung anzuzeigen.
- Klicken Sie auf Beenden, um den Vorgang zum erneuten Aufwickeln abzuschließen.
Anmerkung: Sie können unter Verwendung von Volumenmodell-Registerkarte > Merkmal-Gruppe > Option Aufwickeln keine erneute Aufwicklung auf ein Volumenmodell erstellen, da das Volumenmodell-Merkmal noch nicht erstellt wurde. Um auf ein Volumenmodell erneut aufzuwickeln, wählen Sie Fläche-Registerkarte > Erstellen-Gruppe > Aufwickeln aus.
