Die Kurvenabwicklung verwendet den Abwickel-Assistenten, um Kurven von Oberflächen und Volumenmodellen abzuwickeln. Dabei wird eine Form abgewickelt, sodass zusätzliche Drahtmodellelemente oder Symbole hinzugefügt werden können. Die geänderte Form kann dann erneut auf das Zielobjekt aufgewickelt werden.
Sie können Folgendes abwickeln:
- Abhängige Kurven
- Kurven stutzen
- Flächenstückgrenzen
Anmerkung: Klicken Sie auf Fläche-Registerkarte > Erstellen-Gruppe > Aufwickeln, um die Form erneut auf die Zieloberfläche aufzuwickeln.
So wickeln Sie eine Kurve ab
- Klicken Sie auf Drahtmodell-Registerkarte > Von der Auswahl-Gruppe > Aufwickeln > Abwickeln, um den Abwickel-Assistenten zu starten.

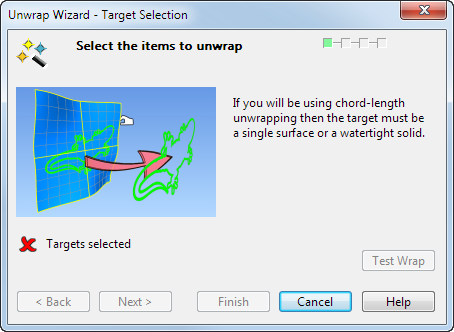

Die Seite Zielobjektauswahl des Abwickel-Assistenten wird angezeigt:
- Zielobjekte gewählt – Wählen Sie das abzuwickelnde Element aus.
- Aufwickeltest – Dies zeigt die Seite Erstellen der Sehnenlängen-Aufwickelabbildung des Assistenten an. Damit können Sie eine Vorschau der Ergebnisse einer Sehnenlängenaufwicklung auf den Zielen anzeigen, bevor die Dreiecksdateien geladen werden.
- Klicken Sie auf Weiter, um die Seite Abwickelverfahren (Ausstrecken) des Abwickel-Assistenten anzuzeigen.
