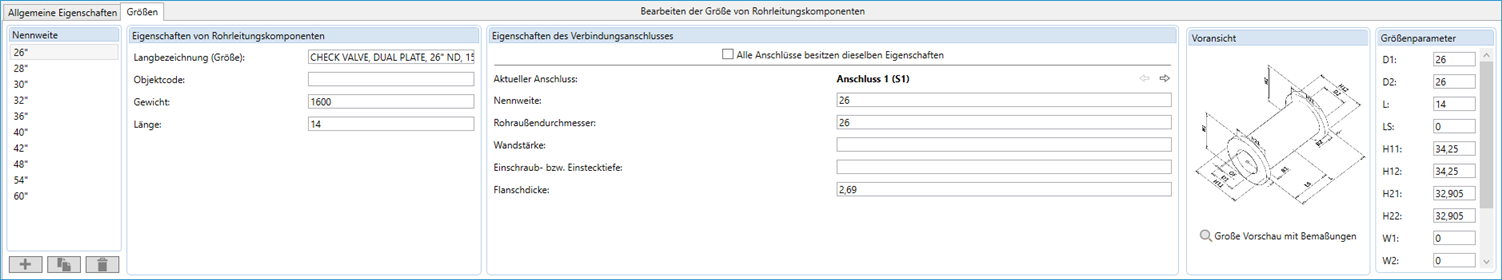

Katalog-Editor - Registerkarte Größen

Ermöglicht die Festlegung der Eigenschaften der Komponentengrößen.

Größe

Zeigt die Größen der Komponente an.

Nennweite hinzufügen
Fügt der Liste eine neue Größe hinzu. Die neue Größe wird in der Größenliste als Nicht definiert angezeigt. Sie können die Nennweite nach dem Hinzufügen festlegen, um die Größe festzulegen.
Nennweite duplizieren
Kopiert die Eigenschaften und Bemaßungen der in der Größenliste ausgewählten Größe. Die neue Größe wird als Nicht definiert angezeigt, bis ihr eine eindeutige Nennweite zugewiesen wurde.
Nennw. entf.
Entfernt eine Nennweite aus der Liste.

Eigenschaften von Rohrleitungskomponenten

Legt für eine bestimmte Größe eindeutige Eigenschaften fest.

Eigenschaften des Verbindungsanschlusses

Legt Werte fest, die definieren, wie das Teil an Rohrleitungen oder Rohrleitungskomponenten angeschlossen wird.

Größenparameter

Zeigt die Komponentenbemaßungen an. Diese Werte werden nicht automatisch mit Anschlusseigenschaften verknüpft.

Halten Sie die Maus über ein Größenfeld, um wichtige Informationen zu dem Parameterwert anzuzeigen. Einige Parameter ermöglichen die Eingabe von speziellen Werten wie Null, um einen Vorgabewert festzulegen oder eine Markierung für die Zeichnung einer Manschette anzubringen.

Benutzerdefinierte Geometrie importieren

Legt den für die Komponentengröße zu verwendenden Block fest. Diese Schaltfläche wird nur für blockbasierte Komponenten angezeigt.

Anmerkung: Wenn Sie eine blockbasierte Komponente zum ersten Mal speichern, wird eine DWG-Datei für die Teilefamilie erstellt. Die Zeichnung enthält einen Block für jede Teilgröße und wird in einem Katalogordner unter CPak Common (z. B. C:\AutoCAD Plant 3D 2025 Content\ CPak Common\sample_catalog) gespeichert. Wenn der Speichervorgang erfolgreich ist, ändert sich der im Katalog-Editor auf der Registerkarte Größen angezeigte Blockname entsprechend der Teilgrößen-ID.

Blockbasierte Komponenten

Modell auswählen
Öffnet das Dialogfeld Blockdefinition auswählen. Legt einen Block in einer Zeichnung fest. Der Block muss mithilfe von PLANTPARTCONVERT konvertiert worden sein, um Anschlusspositionen zuzuweisen.
