Mithilfe von Zuordnungspunkten können Sie die Platzierung und Ausrichtung einer Komponente definieren. Wenn Sie eine Komponente für die Platzierung in einer Zeichnung auswählen, platzieren Sie sie vorgabemäßig anhand des Blockursprungs (0,0). Sie können vor der Platzierung der Komponente vom Ursprung zu einem Zuordnungspunkt wechseln, indem Sie die LEERTASTE oder die EINGABETASTE drücken. Zuordnungspunkte definieren Richtungsinformationen für Komponenten, denen eine Flussrichtung und eine Gegenflussrichtung zugewiesen ist (z. B. bei Rückschlagarmaturen).
Zuordnungspunkte sind erforderlich, um Anschlüsse anzugeben, zu beschriften und korrekt anzuwenden. Sie werden in Komponenten wie beispielsweise Pumpen und Gebläsen verwendet, um sicherzustellen, dass die Verbindungen in einer Zeichnung die verfügbaren Anschlüsse an den realen Elementen darstellen. Einbaukomponenten wie Armaturen verfügen über Zuordnungspunkte, die eine präzise Steuerung der Linienverbindungen ermöglichen. Wenn Sie eine Einbaukomponente auf einer schematischen Linie platzieren, stellen die Zuordnungspunkte sicher, dass die schematische Linie korrekt unterbrochen wird.
Zuordnungspunkte dienen als empfohlene Verbindungspunkte für eine Komponente. Wenn Sie keine Zuordnungspunkte verwenden, wird durch die Grenzen des Blocks bestimmt, wo die Linie für die Verbindung mit der Komponente gestutzt wird. Es wird empfohlen, Zuordnungspunkte in den Symbolen zu verwenden, die Sie erstellen. Entfernen oder ändern Sie außerdem nicht die Reihenfolge der Zuordnungspunkte in den Blöcken, die im Programm enthalten sind.
Definieren von Zuordnungspunkten

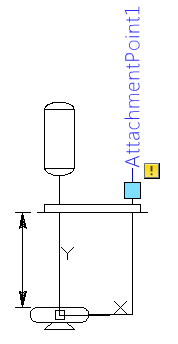

Verwenden Sie den Blockeditor und Punktparameter, um Zuordnungspunkte in einem Block zu definieren. Jeder Punktparameter, den Sie als Zuordnungspunkt verwenden möchten, muss eine bestimmte Beschriftungskonvention einhalten: "AttachmentPoint" + [numerisches Suffix]. Der erste Zuordnungspunkt eines Blocks hätte beispielsweise die Beschriftung AttachmentPoint1, der zweite Zuordnungspunkt die Beschriftung AttachmentPoint2 usw.
Wenn Sie einen Zuordnungspunkt in einem Block für eine Armatur oder ein In-Line-Instrument definieren, definieren Sie außerdem den Drehwinkel der Endverbindung. Verwenden Sie hierfür die Beschriftungskonvention Zuordnungspunkt + [numerisches Suffix] + :Endcode + [Drehwinkel in Grad].
Ein Block weist beispielsweise einen Punktparameter mit der Beschriftung Zuordnungspunkt1:Endcode90 für einen der Zuordnungspunkte auf. Die Beschriftung Zuordnungspunkt1:Endcode90 zeigt an, dass es sich um den ersten Zuordnungspunkt für den Block handelt und dass die Endverbindung an dem Zuordnungspunkt um 90 Grad gedreht wird. Wenn Sie in einem Block für eine Armatur oder In-Line-Instrument keine Endverbindungen verwenden möchten, verwenden Sie die Beschriftungskonvention Zuordnungspunkt + [numerisches Suffix].
Allen Zuordnungspunkten werden Knotenpunkte hinzugefügt, um das Zeichnen und Verbinden von Linien zu vereinfachen. Verwenden Sie zum Fangen eines Zuordnungspunkts auf einer Komponente den Fangmodus für Knoten. Der Fangmodus Knoten fängt außerdem ein Punktobjekt, einen Bemaßungsdefinitionspunkt oder einen Bemaßungstextursprung, der in einem Block oder einer Zeichnung enthalten ist.
Ausrichten von Zuordnungspunkten
Die meisten Einbaukomponenten sind standardmäßig horizontal ausgerichtet, z. B. die Komponenten auf den Registerkarten Einpassungen und Armaturen der PIP-Werkzeugpalette. Die Zuordnungspunkte dieser Komponenten liegen auf der X-Achse und folgen dem Verlauf der horizontalen Linie nach links oder rechts. Einige Komponenten sind hingegen standardmäßig entlang der Y-Achse ausgerichtet. Wenn Sie eine solche Komponente (beispielsweise eine Flammenrückschlagsicherung) auf einer horizontalen Linie platzieren, wird sie automatisch gedreht und an der Linienrichtung ausgerichtet.
Beachten Sie beim Konfigurieren von Symbolen für Komponenten die folgenden Richtlinien:
- Der zwischen Zuordnungspunkt 1 (AP1) und Zuordnungspunkt 2 (AP2) gezeichnete imaginäre Vektor definiert die Richtung der Komponente.
- Die meisten Komponenten sind horizontal ausgerichtet, d. h. der Vektor verläuft entlang der X-Achse.
- Bei einige Komponenten, z. B. Flammrückschlagsicherungen, verläuft der Vektor von AP1 zu AP2 entlang der positiven Y-Achse. Diese Komponenten sind vertikal ausgerichtet.
- Wenn der Vektor nicht der X- oder Y-Richtung folgt, wird er ignoriert.
