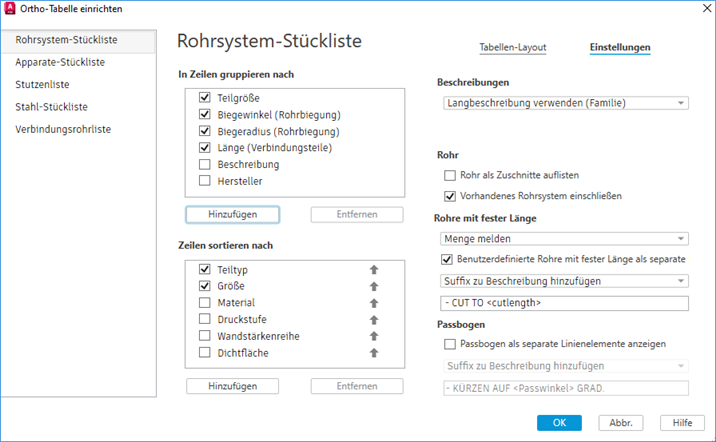

Legt die allgemeinen Einstellungen für eine Stücklistentabelle in einer orthogonalen Zeichnung fest.
In Zeilen gruppieren nach
Gibt an, ob Zeilen mit denselben Eigenschaften in der Tabelle gruppiert werden sollen. Sie können Eigenschaften hinzufügen oder entfernen.
Zeilen sortieren nach
Gibt an, ob die Tabelle nach bestimmten Eigenschaften sortiert werden soll. Sie können eine oder mehrere Eigenschaften aktivieren, um Zeilen zu sortieren. Sie können Eigenschaften hinzufügen oder entfernen. Wenn Sie eine neue Eigenschaft hinzufügen, wird sie aufsteigend sortiert. Sie können mit der rechten Maustaste klicken und Umkehren wählen, um absteigend zu sortieren.
Wenn die Stückliste aufsteigend nur nach der Größeneigenschaft sortiert wird, wird sie zuerst nach Größe und anschließend alphabetisch sortiert. Zwei 6-Zoll-Absperrventile würden also zusammenhängend aufgelistet, auch wenn ein 6-Zoll-Schieber und eine 6-Zoll-Absperrklappe ebenfalls aufgeführt sind.
Wenn die Stückliste nach mehreren Eigenschaften sortiert wird, können Sie mit der rechten Maustaste klicken, um nach oben oder unten zu wechseln und die Sortierreihenfolge der Eigenschaften zu bestimmen. Wenn die Stückliste beispielsweise aufsteigend nach Beschreibung und aufsteigend nach Größe sortiert wird, wird sie zuerst nach Beschreibung und anschließend nach Größe sortiert. Absperrventile von 4 Zoll bis 10 Zoll würden so nach Absperrklappen angezeigt, die im Bereich zwischen 4 Zoll und 10 Zoll liegen.
Beschreibungen
Gibt eine AutoCAD Plant 3D toolset-Stildatei für Langbezeichnungen (.lds) an, mit der alle Beschreibungen in der Tabelle formatiert werden. Sie können eine Größenbeschreibung oder eine Familienbeschreibung angeben.
Rohr
- Rohr als Zuschnitte auflisten
- Gibt an, ob das Rohr als Gesamtlänge oder als einzelne Zuschnitte geführt werden soll.
- Vorhandenes Rohrsystem einschließen
- Gibt an, ob die vorhandenen Rohrsysteme in der Stückliste der Rohrsysteme aufgeführt werden sollen.
Rohre mit fester Länge
- Benutzerdefinierte Rohre mit fester Länge als separate Leitungselemente anzeigen
- Wenn diese Option aktiviert ist, wird für jedes Rohrsegment mit fester Länge ein Leitungselement angezeigt.
- Andernfalls wird die Gesamtlänge angezeigt.
Passbogen
- Passwinkel als separate Linienelemente anzeigen
- Gibt an, ob Rohrbogen, die gekürzt wurden (um beispielsweise ein erforderliches verschobenes Rohrsystem aufzunehmen), als vorgabemäßige 45- oder 90-Grad-Rohrbogen geführt (d. h. als wären sie nicht gekürzt worden) oder separat angegeben werden.
- Wenn Sie das Kontrollkästchen aktivieren, können Sie ein Präfix oder Suffix hinzufügen, um den Rohrbogen von einem Standardbogen zu unterscheiden. Sie können auch eine Voransicht der resultierenden Anzeige anzeigen.
