Verknüpfen von physikalischen und analytischen Elementen

Das Berechnungsmodell ist eine vereinfachte Darstellung des Tragwerksmodells. Die analytischen Elemente geben eine Annahme an.

Sie können die analytische Darstellung eines beliebigen physischen Elements oder einer Elementgruppe erstellen. Die Anzahl der analytischen und physischen Elemente, die Teil einer Verknüpfung sind, ist nicht begrenzt.

Beim Erstellen der analytischen Gegenstücke wird nicht automatisch eine Verknüpfung zwischen den beiden Darstellungen erstellt.

Um eine Verknüpfung zwischen physischen und analytischen Elementen zu erstellen, verwenden Sie eine der drei folgenden Optionen:

• Verknüpfen Sie die physischen Elemente manuell mit ihren analytischen Gegenstücken.
• Verwenden Sie beim Erstellen der analytischen Darstellung die unterstützte Verknüpfung.
• Verwenden Sie die Pakete zur Automatisierung von Tragwerksanalysen, um die Verknüpfung beim Erstellen oder Aktualisieren der analytischen oder physischen Darstellung basierend auf dem vorhandenen physischen oder analytischen Kontext hinzuzufügen.

Hinzufügen einer Verknüpfung zwischen einem physischen Element und dessen analytischen Gegenstücken

1. Wählen Sie ein analytisches Element aus.
2. Klicken Sie unter Registerkarte Ändern <Element> Gruppe Koordination auf (Verknüpfung hinzufügen).
3. Wählen Sie das Gegenstück wie in der Statusleiste angezeigt aus.


   Anmerkung: Die Elemente, die bereits Bestandteil der Verknüpfung sind, werden hervorgehoben. Sie können nur entfernt werden.
4. Klicken Sie auf Fertig stellen, um die Verknüpfung abzuschließen, oder auf Abbrechen, um die Änderungen zu verwerfen und den Vorgang zu beenden.

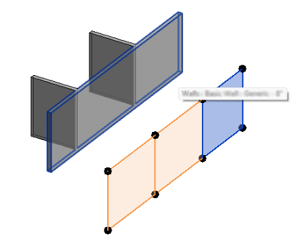

Sie können eine Verknüpfung zwischen beliebigen Struktur- und analytischen Elementen erstellen (z. B. zwischen einer Geschossdecke und einem analytischen Element).

Anmerkung: Jedes Element kann nur Teil einer Verknüpfung sein.

Identifizieren der verknüpften Elemente

So identifizieren Sie die verknüpften Elemente, nachdem Sie die Verknüpfung definiert haben

1. Wählen Sie ein Element aus, das Teil einer Verknüpfung ist.
2. Klicken Sie unter Registerkarte Ändern |<Element> Gruppe Koordination auf (Verknüpfung hervorheben).

Anmerkung: Durch die Hervorhebung für Elemente mit unterschiedlichen Verknüpfungen werden alle Elemente markiert, die Teil der ausgewählten Beziehungen sind.

Entfernen einer Verknüpfung zwischen einem physischen Element und dessen analytischen Gegenstücken

So entfernen Sie die Verknüpfung zwischen physischen und analytischen Elementen

1. Wählen Sie ein Element aus, das Teil einer Verknüpfung ist.
2. Klicken Sie unter Registerkarte Ändern |<Element> Gruppe Koordination auf (Verknüpfung entfernen).

Die Verknüpfung zwischen dem analytischen Element und den analytischen Gegenstücken wird gelöscht.

Anmerkung:

• Dabei wird nicht nur die Verknüpfung für das ausgewählte Element, sondern die gesamte Verknüpfung entfernt.
• Die Beziehung zwischen dem physischen und dem analytischen Gegenstück kann nicht bearbeitet werden. Um eine Verknüpfung zu bearbeiten, müssen Sie sie entfernen und eine neue erstellen.
