Bearbeiten von Bewehrungsabhängigkeiten für gestoßene Verlegungen

Bearbeiten Sie Abhängigkeiten von gestoßenen Verlegungen für Betonbasisbauteile oder andere Stäbe.

Gestoßene Bewehrungsverlegungen behalten durch die Verwendung von Bewehrungsabhängigkeiten eine Verbindung zueinander bei.

Wenn Sie die Abhängigkeiten von Verlegungen in einer Kette bearbeiten, bearbeiten Sie die Abhängigkeiten der gesamten Kette für das Betonbasisbauteil oder andere Stäbe.

So bearbeiten Sie die Endabhängigkeit von gestoßenen Verlegungen

1. Wählen Sie eine der Verlegungen aus.
2. Klicken Sie auf Ändern | Bewehrung Gruppe Abhängigkeiten (Abhängigkeiten bearbeiten).
3. Wählen Sie den Endgriff aus, den Sie bearbeiten möchten.
   Anmerkung: Sie können die Stoßposition für dieses Ende ändern, indem Sie auf eine der anderen Positionen klicken .
4. Klicken Sie auf eine Betonfläche, und legen Sie einen Versatz für dieses Ende fest.
5. Das Bearbeiten der Abhängigkeiten einer der beiden verbundenen Verlegungen hat die gleiche Wirkung.

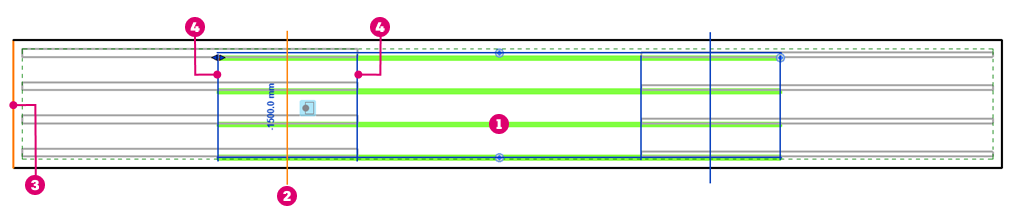

Stabenden-Abhängigkeit für eine Bewehrungsverlegung in einer Stoßkette

•  – Bearbeitete Verlegung in der Stoßkette.
•  – Die aktuelle Stoßposition für den Stabendengriff (Mitte).
•  – Das Abhängigkeitsziel für das bearbeitete Stabende.
•  – Die anderen möglichen Stoßpositionen für den Stabendengriff (Ende 1, Ende 2).

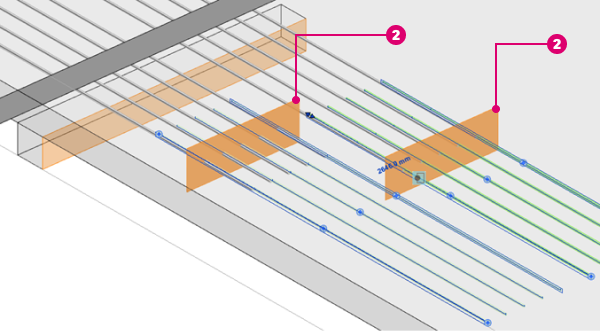

3D-Ansicht

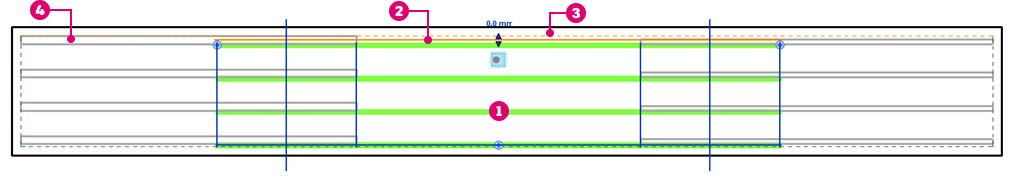

Abhängigkeit der Stabebene für eine Bewehrungsverlegung in einer Stoßkette

•  – Bearbeitete Verlegung in der Stoßkette.
•  – Die Grafik mit den Ebenengriffen des Stabs wird für den Stab mit dem größten Durchmesser aller gestoßenen Verlegungen angezeigt.
•  – Überdeckungsabhängigkeit.
•  – Größter Stabdurchmesser aller gestoßenen Verlegungen.
