Bearbeiten von Bewehrungsabhängigkeiten

Verwalten Sie problemlos Bewehrungsabhängigkeiten, wählen Sie Formgriffe und Abhängigkeitsziele aus, und navigieren Sie durch die verfügbaren Bearbeitungsoptionen, um Änderungen vorzunehmen.

Video: Platzieren von Bewehrung mit geänderten Abhängigkeiten

Anmerkung: Wenn Sie Bewehrungsabhängigkeiten bearbeiten, wird der bearbeitete Stab grün hervorgehoben (siehe Dialogfeld Optionen: Registerkarte Grafiken):

1. Wählen Sie ein Bewehrungselement im Modell aus.
2. Klicken Sie auf Registerkarte Ändern | Bewehrung Gruppe Modus (Abhängigkeiten bearbeiten).
3. Wählen Sie einen Formgriff und dann ein Abhängigkeitsziel aus, und passen Sie die Bewehrungsgeometrie und das Verhalten an.

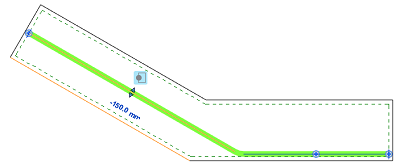

   In diesem Beispiel ist ein Segment des Bewehrungsexemplars ausgewählt und in Grün hervorgehoben. Die Referenz der Abhängigkeit für das Bewehrungssegment ist in Orange hervorgehoben. In diesem Fall ist es die Flächenreferenz des Basisbauteils.

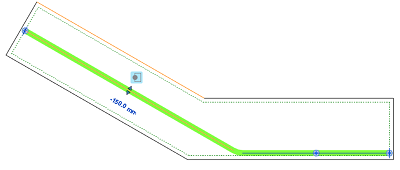

4. Durch Klicken auf eine neue Referenzlinie weisen Sie die neue Abhängigkeitsreferenz zu. Die Bemaßung gibt den Abstand zwischen der Bewehrung und der Abhängigkeit an.


   Weitere Informationen zu den verfügbaren Optionen zum Bearbeiten von Abhängigkeiten finden Sie unter Steuerung und Optionen zum Versetzen von Bewehrungsabhängigkeiten.

5. Klicken Sie auf die Bemaßung, geben Sie einen Abstandswert ein, und drücken Sie die Eingabetaste um ihn anzuwenden.

   Die folgende Abbildung zeigt die Änderung der Bemaßung für eine Abhängigkeit des Stabendes, wobei ein Abstand von 100 mm von der Oberfläche des Basisbauteils festgelegt wird.





6. Klicken Sie auf Registerkarte Ändern | Bewehrung Gruppe Mehrere (Fertig stellen), um die Änderung der Abhängigkeit zu übernehmen und den Editor zu beenden.

Anmerkung: In 3D-Ansichten können Sie Bewehrungsabhängigkeiten auf ähnliche Weise bearbeiten. Linien für die Bewehrungsüberdeckung werden in 3D-Ansichten nicht angezeigt. Die relevanten Optionen werden jedoch für jeden Formgriff angezeigt.

Gültige Ziele

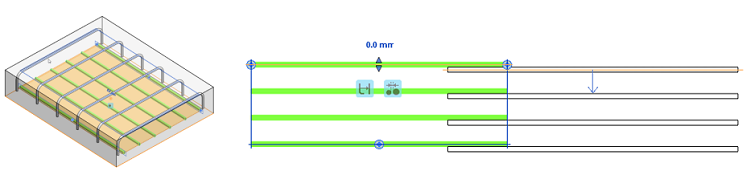

Jeder Formgriff wird durch eine Ebene definiert, durch die die jeweilige Abhängigkeit gesteuert wird. Um eine Darstellung dieser Ebene anzuzeigen, öffnen Sie eine 3D-Ansicht und bearbeiten die Bewehrungsabhängigkeiten.

Ein Bewehrungsziel wird als gültig angesehen, wenn die Ebene des aktuellen Formgriffs und die Ebene des Ziels parallel sind. Dies gilt für Segmente, die Stabebene (wo der Satz beginnt) und den Anfang/das Ende des Stabs.

Ausgewählter Bewehrungsformgriff

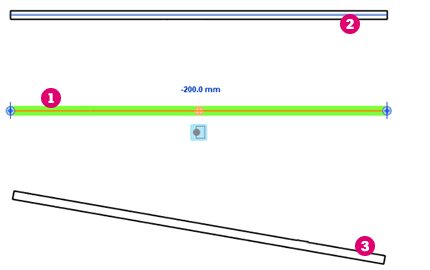

Gültiges Bewehrungsabhängigkeitsziel – Das Segment ist parallel zum ausgewählten Griff.

Ungültiges Bewehrungsabhängigkeitsziel – Das Segment ist nicht parallel zum ausgewählten Griff. Wenn Sie den Mauszeiger darüber bewegen, wird es nicht hervorgehoben.

Anmerkung: Wenn ein Ziel nicht gültig ist, wird es nicht hervorgehoben und kann nicht ausgewählt werden.

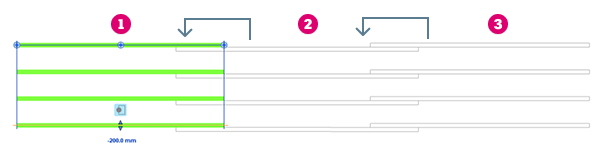

Stäbe, die bereits vom aktuellen Stab abhängig sind (auch wenn dies durch andere Stäbe erfolgt), werden in Halbtonfarben angezeigt, und ihre Referenzen können nicht ausgewählt werden, da dies zu einer zirkulären Referenz führen würde. In diesem Beispiel ist Bewehrungsverlegung () von () abhängig, welche wiederum von () abhängig ist:
