Sie können definieren, wie ein Träger bei Größenänderungen für eine verbundene Stütze parametrisch vertikal neupositioniert wird.
Die Exemplareigenschaften für Träger und der Typ der Anfangs- sowie der Endverbindung geben an, wie die Trägerenden ausgerichtet werden. Sie können den Verbindungstyp entweder auf Endhöhe (Vorgabe) oder Abstand einstellen.

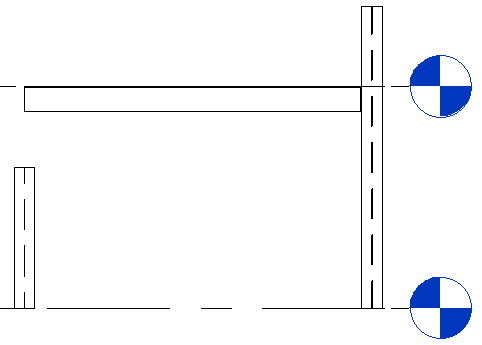

Endhöhe richtet die Trägerenden in der Höhe aus, in der der Träger modelliert wurde. Die folgende Abbildung zeigt die Einstellung Endhöhe für Typ der Anfangsverbindung, wobei die linke Stütze gekürzt ist.

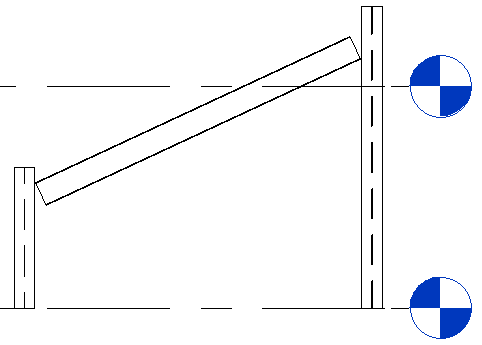

Abstand richtet die Trägerenden an der Position der Stützenverbindung aus. Die folgende Abbildung zeigt die Einstellung Abstand für Typ der Anfangsverbindung, wobei die linke Stütze gekürzt ist.
Bei Bedarf können Sie mit den Eigenschaften Start der Verbindung mit referenzierter Stütze bzw. Ende der Verbindung mit referenzierter Stütze festlegen, welcher Endpunkt der Stütze für den Abstand referenziert wird. Diese sind als Oben oder Unten definiert und können sowohl für die Anfangs- als auch für die Endverbindung des Trägers eingestellt werden.

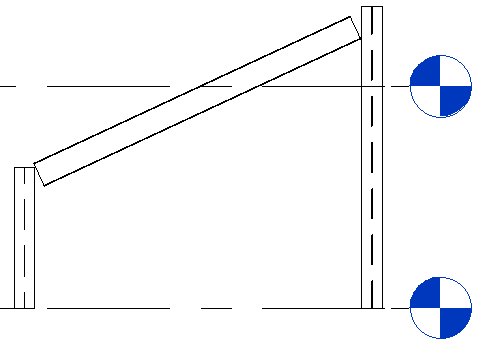

Darüber hinaus können Sie einen Abstand-Verknüpfungstyp versetzen, indem Sie die Exemplareigenschaften von Anfangsverbindung - Abstand und Endverbindung - Abstand definieren. Dieser Versatz wird durch die Eigenschaft Ende der referenzierten Stütze bestimmt. Die folgende Abbildung zeigt die definierten Start- und Endverknüfungs-Abstände.
