Erfahren Sie, wie Sie eine skalierte Darstellung definieren und andere grafische Einstellungen für Lasten anpassen.
Wie bei den anderen Revit-Elementen können Sie auch die Grafikeinstellungen für Lasten anpassen. Neben diesen Einstellungen können Sie auch die Pfeilspitzen, deren Größe und den Abstand zwischen den Pfeilen (für Linienlast und Flächenlast) in den Typeneigenschaften anpassen.
So definieren Sie eine skalierte Darstellung für die Lasten
- Klicken Sie unter Registerkarte Verwalten
Gruppe Einstellungen auf die Dropdown-Liste
(Tragwerkseinstellungen), und wählen Sie
Tragwerkseinstellungen.
- Wählen Sie im Dialogfeld Tragwerkseinstellungen die Registerkarte Lastenskalierungssanzeige aus.
- Aktivieren Sie auf der Registerkarte Lastenskalierungssanzeige das Kontrollkästchen neben Projekteinstellungen verwenden, um einen Skalierungswert für das gesamte Projekt festzulegen, indem Sie eine minimale und maximale Darstellungslänge für alle Lasten festlegen und die Typskalierungseinstellungen überschreiben.

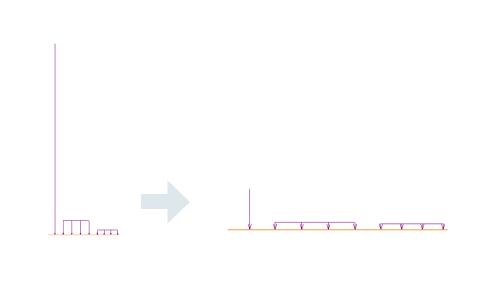

Das Definieren einer skalierten Darstellung für Lasten ist nützlich, wenn in derselben Ansicht Lasten mit großen Skalierungsunterschieden in Werten dargestellt werden.
