Prüfen und visualisieren Sie Druckverlust- und Volumenstromdaten in Entwurfs- und Fertigungsnetzen. Analytische Segmente werden in der Benutzeroberfläche als Teilelemente angezeigt. Diese Segmente können ausgewählt, beschriftet und in Bauteillisten aufgenommen werden.
Analytische Segmente sind Teilelemente von Entwurfs- oder Fertigungselementen. Verwenden Sie Überschreibungen Sichtbarkeit/ Grafiken in Ansichten, um die Sichtbarkeit der analytischen Elemente zu aktivieren. Drücken Sie die TABULATORTASTE, wenn sich der Mauszeiger über einem Entwurfs- oder Fertigungselement befindet, um zur Auswahl des analytischen Elements zu wechseln.
Anmerkung: Analytische Segmente werden nur angezeigt, wenn Sie netzwerkbasierte Berechnungen verwenden.

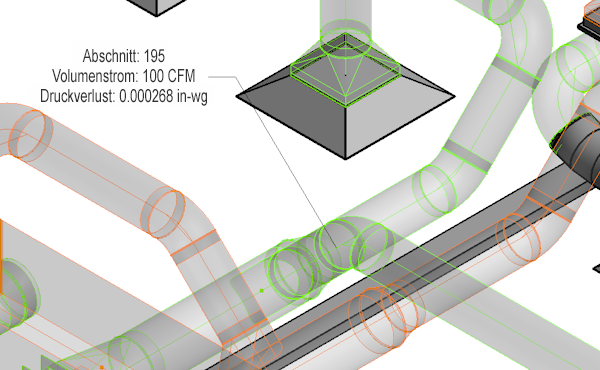

Analytische Segmente können beschriftet und in Bauteillisten aufgenommen werden, um die Netzberechnungen für einzelne Segmente zu verstehen.
Weitere Informationen finden Sie unter Analytische Luftkanalsegmente und Analytische Rohrsegmente.
