Ein Schwimmerventil (FLV) schließt oder öffnet, wenn der Wasserpegel in seinem Reservoir steigt oder sinkt.

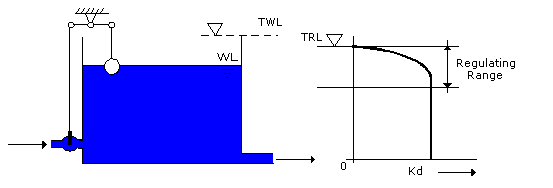

Ältere Typen hatten einen Schwimmkörper und ein System von Hebeln, die seine Bewegungen in das Schließen und Öffnen des Ventils selbst umwandelten, wie in der nächsten Abbildung gezeigt.
Unterhalb seines Regelbereichs gibt es beim Schwimmerventil einen geringfügigen Verlust; darüber ist das Schwimmerventil geschlossen.
Schwimmerventil – Verhindern eines Überlaufens
Die Obergrenze dieses Bereichs liegt etwas unter dem oberen Wasserspiegel des Reservoirs. Der Regelbereich eines Schwimmerventils liegt in der Regel bei ca. 0.5 m.

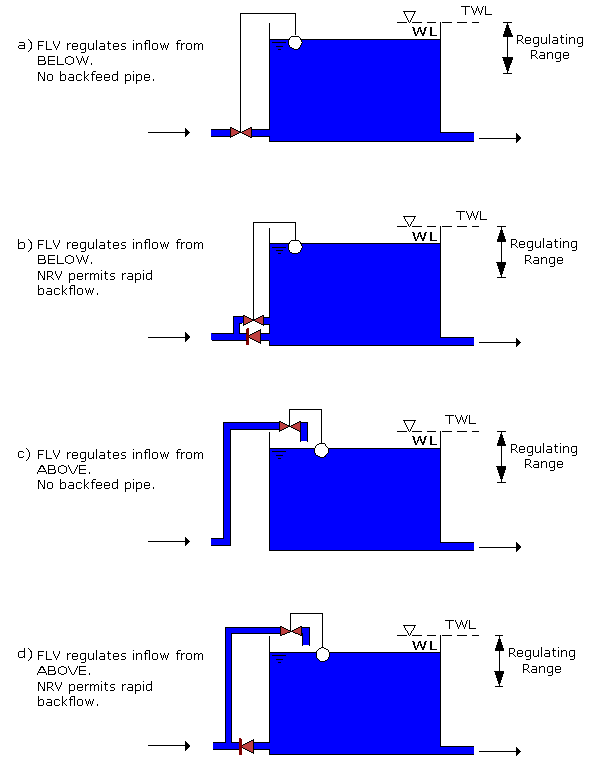

Neuere Typen sind weitaus komplexer, aber das Prinzip bleibt weitgehend dasselbe. Ein Schwimmerventil wird im Zuflussrohr eines Reservoirs platziert. Typische Anordnungen sind in der folgenden Abbildung dargestellt:
- Ein Schwimmerventil kann nur an einem Zuflussrohr des Reservoirs positioniert werden.
- Ein Reservoir kann über mehrere Zuflussrohre mit jeweils eigenem Schwimmerventil verfügen.
- Ein Schwimmerventil kann die Entleerung seines Reservoirs nicht verhindern.
- Die Wirkung eines Schwimmerventils ist nur innerhalb seines Regelbereichs spürbar.
Das Rückschlagventil ist im Normalbetrieb geschlossen. Es öffnet nur, wenn der Druck im stromaufwärts liegenden Knoten unter den aktuellen Wasserspiegel im Reservoir fällt, sodass das gespeicherte Wasser in das System zurückfließen kann.
Schwimmerventil-Anordnungen
Backfeed-Rohr
Das Rückschlagventil im Backfeed-Rohr ist im Normalbetrieb geschlossen. Es öffnet nur, wenn der Druck im stromaufwärts liegenden Knoten unter den aktuellen Wasserspiegel im Reservoir fällt, sodass das gespeicherte Wasser in das System zurückfließen kann. Wenn beispielsweise Druckerhöhungspumpen abgeschaltet werden, weil das Reservoir voll ist, und zwischen der Pumpstation und dem Reservoir Bedarf besteht, ist ein Backfeed-Rohr erforderlich, um diesen Bedarf zu decken.
Merkmale des Schwimmerventils

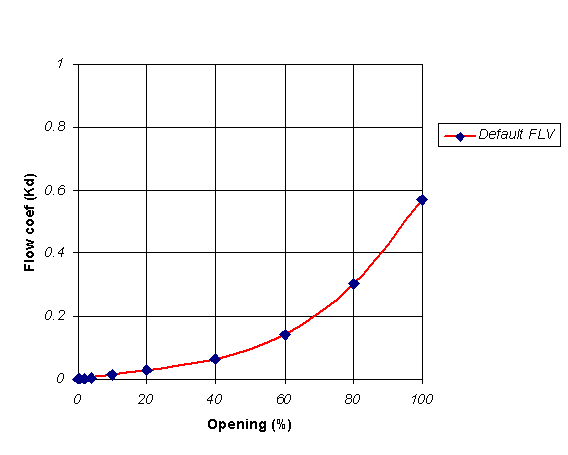

Ein Standardmerkmal eines Schwimmerventils, bei dem der lokale Verlustkoeffizient mit der relativen Position des Wasserspiegels innerhalb des Regelbereichs in Beziehung gesetzt wird, ist als integrierte Kurve enthalten, die über die Ventilkurvenseite des Schwimmerventil-Eigenschaftenblatts oder über die Ventilkurven-Tabellenansicht der Verbindungstabelle angezeigt werden kann. Eine Ventilöffnung von 0 % entspricht der Obergrenze des Regelbereichs und eine Ventilöffnung von 100 % entspricht der Untergrenze des Regelbereichs.
Weitere Informationen zur Berechnung von geringfügigen Ventilverlusten finden Sie im Thema "Ventile".
Merkmal des Schwimmerventils
Lokaler Verlustkoeffizient
| Öffnung (%) | Schließen (%) | Standard-FLV | |
|---|---|---|---|
|
1 |
0 |
100 |
Vollständig geschlossen |
|
2 |
0.2 |
99.8 |
1e12 |
|
3 |
2 |
98 |
10e9 |
|
4 |
4 |
96 |
100000 |
|
5 |
10 |
90 |
5012 |
|
6 |
20 |
80 |
1202 |
|
7 |
40 |
60 |
250 |
|
8 |
60 |
40 |
50 |
|
9 |
80 |
20 |
10 |
|
10 |
100 |
0 |
2 |
