Auf dieser Seite können Sie die gemeinsamen Datenfelder für eine Ventilkurve anzeigen und bearbeiten.
Details zu allen angezeigten Feldern finden Sie unter Datenfelder für Ventilkurven.
InfoWorks WS enthält typische integrierte Kurven für Kugel-, Drossel-, Absperr-, Nadel- und Kegelventile. Eine vorgabemäßige Schwimmerventilkurve ist ebenfalls enthalten.
Informationen zu den Ventilkurven werden in der Tabellenansicht Ventilkurve im Verbindungsraster angezeigt. Benutzerdefinierte Kurven können ebenfalls in der Tabellenansicht Ventilkurve hinzugefügt werden. Die Kurven können angezeigt werden, indem Sie im Ventilkurvenraster mit der rechten Maustaste auf das Ventil klicken und im Menü Eigenschaften auswählen.

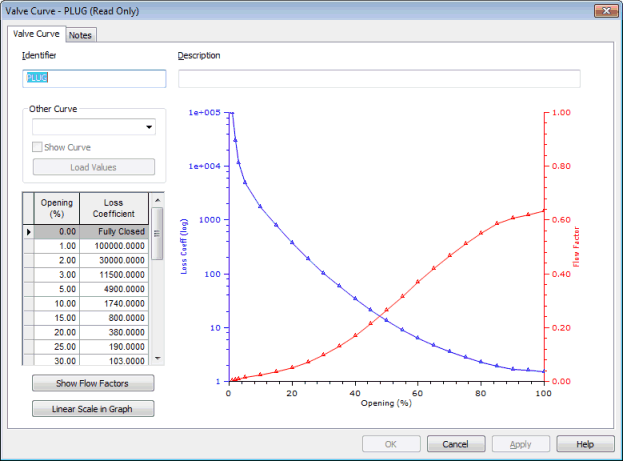

Auf der Seite Ventilkurve wird ein Diagramm angezeigt, in dem der Logarithmus des Verlustkoeffizienten des Ventils mit der prozentualen Öffnung und des Volumenstromkoeffizienten mit der prozentualen Öffnung in Beziehung gesetzt wird. Die Diagrammansicht kann so geändert werden, dass ein linearer Maßstab angezeigt wird.
Ein Raster für Verlustkoeffizient/prozentuale Öffnung wird ebenfalls angezeigt. Die Tabellenansicht kann so geändert werden, dass die Werte der Volumenstromkoeffizienten angezeigt werden.
Eine zweite Kurve kann in der Diagrammansicht aus einer der vorhandenen integrierten Kurven oder benutzerdefinierten Kurven angezeigt werden, indem Sie im Dropdown-Menü Andere Ventilkurve das Kontrollkästchen Kurve anzeigen aktivieren.
Benutzerdefinierte Kurven können definiert werden, indem Werte in das Raster Verlustkoeffizient/prozentuale Öffnung oder Volumenstromkoeffizient/prozentuale Öffnung eingegeben werden. Alternativ können Werte aus vorhandenen Kurven als Grundlage für die Kurvendefinition verwendet werden, indem eine vorhandene Kurve in das Raster des aktuellen zu definierenden Ventils geladen wird.
Die Beziehung zwischen dem Volumenstromkoeffizienten Kd und dem lokalen Verlustkoeffizienten
wird durch die folgende Gleichung angegeben:
|
|
|
