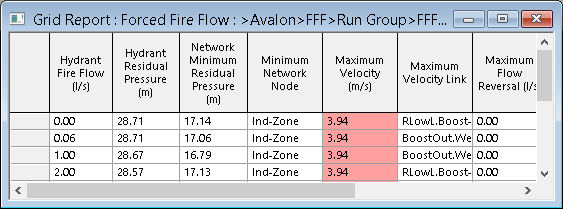

Ansicht Rasterbericht (Zwangslöschwassermenge)

Diese Ansicht zeigt die Ergebnisse einer Zwangslöschwassermengensimulation an.

Die Ansicht wird auf eine der folgenden Arten angezeigt:

Durch Ziehen des Ergebnisses der Basissimulation einer Zwangslöschwassermengensimulation in den Hauptarbeitsbereich
Durch Auswahl von Ergebnisse | Rasterberichte | Zwangslöschwassermenge und Ausfüllen des Dialogfelds Zwangslöschwassermenge

Wenn eines der Ausfallkriterien im Dialogfeld Löschwasser-Optionen nicht erfüllt wurde (z. B. Min. Druck am Löschwasserknoten), wird das entsprechende Feld im Raster rot hervorgehoben.

Element	Beschreibung
Ergebnisspalten für Zwangslöschwassermenge	Hydrant – Löschwasser: Auf den Zielknoten angewendeter Testdurchfluss Hydrant – Restdruck: Druck am Zielknoten, nachdem eine Löschwassermenge am Knoten angewendet wurde Netz – min. Restdruck: Minimaler Restdruck im Netz. Anmerkung: Knoten der Typen Konstanter Wasserspiegel, Brunnen und Reservoir werden bei der Prüfung des minimalen Restdrucks im Netz nicht berücksichtigt. Min. Netzknoten: ID des Knotens, an dem der minimale Restdruck des Netzes auftritt Maximale Geschwindigkeit: Maximale Geschwindigkeit im Netz an dem Snapshot, für den die Simulation der Zwangslöschwassermenge durchgeführt wird Verbindung mit max. Geschwindigkeit:ID der Verbindung, bei der die maximale Geschwindigkeit aufgetreten ist. Wenn die maximale Geschwindigkeit im angenommenen Hydrantenrohr auftritt, wird dies durch den Text "Hydrant" angezeigt. Maximale Volumenstromumkehr: Maximale Volumenstromumkehr im Netz (im Vergleich zur Basissimulation) Verbindung mit max. Volumenstromumkehr: ID der Verbindung, bei der die maximale Volumenstromumkehr aufgetreten ist Hydrant – Relative Energiehöhe: Ein negativer Wert gibt an, dass eine Pumpenförderung erforderlich ist. Der numerische Wert für den Abfall ergibt sich aus der Annahme, dass ein Standardhydrantenobjekt mit dem Testknoten verbunden ist. Folgende Hydranteneigenschaften werden in der Berechnung verwendet: Rohrdurchmesser = min. Durchmesser der mit dem Testknoten verbundenen Rohre Relative Energiehöhe = 0.0 Lokaler Verlustkoeffizient = 1.0 Ventildurchmesser = Rohrdurchmesser Ventilkurve = PLUG Lokaler Ventilverlust = 1.0
Kontextmenüoptionen	Kopieren: Kopiert den/die Wert(e) der ausgewählten Zelle(n) in die Zwischenablage. Es können mehrere Zellen/Zeilen/Spalten gleichzeitig kopiert werden. Spalten fixieren: Verfügbar in den Spaltenüberschriften, wenn eine oder mehrere Spalten ausgewählt sind. Verschiebt die Spalten auf die linke Seite des Rasters und markiert sie mit einer fettgedruckten Linie. Wenn Sie einen seitlichen Bildlauf für die Spalten durchführen, werden diese fixierten Spalten nicht verschoben. Fixierung aller Spalten aufheben: Verfügbar für die Spaltenüberschriften, wenn Spalten zuvor gesperrt wurden. Hebt die Fixierung aller Spalten auf. Hydrant-Kurve: Zeigt ein Diagramm der berechneten Hydrant-Kurve an. Ergebnisse bei Volumenstromwert anzeigen: Zeigt einen GeoPlan mit Ergebnissen für einen Testdurchfluss an. Spaltensortierung: Verschiedene Optionen zum Sortieren von Daten in einer einzelnen Spalte oder in ausgewählten Zeilen/Spalten

Element

Beschreibung

Ergebnisspalten für Zwangslöschwassermenge

Hydrant – Löschwasser: Auf den Zielknoten angewendeter Testdurchfluss

Hydrant – Restdruck: Druck am Zielknoten, nachdem eine Löschwassermenge am Knoten angewendet wurde

Netz – min. Restdruck: Minimaler Restdruck im Netz.

Anmerkung: Knoten der Typen Konstanter Wasserspiegel, Brunnen und Reservoir werden bei der Prüfung des minimalen Restdrucks im Netz nicht berücksichtigt.

Min. Netzknoten: ID des Knotens, an dem der minimale Restdruck des Netzes auftritt

Maximale Geschwindigkeit: Maximale Geschwindigkeit im Netz an dem Snapshot, für den die Simulation der Zwangslöschwassermenge durchgeführt wird

Verbindung mit max. Geschwindigkeit:ID der Verbindung, bei der die maximale Geschwindigkeit aufgetreten ist. Wenn die maximale Geschwindigkeit im angenommenen Hydrantenrohr auftritt, wird dies durch den Text "Hydrant" angezeigt.

Maximale Volumenstromumkehr: Maximale Volumenstromumkehr im Netz (im Vergleich zur Basissimulation)

Verbindung mit max. Volumenstromumkehr: ID der Verbindung, bei der die maximale Volumenstromumkehr aufgetreten ist

Hydrant – Relative Energiehöhe: Ein negativer Wert gibt an, dass eine Pumpenförderung erforderlich ist.

Der numerische Wert für den Abfall ergibt sich aus der Annahme, dass ein Standardhydrantenobjekt mit dem Testknoten verbunden ist. Folgende Hydranteneigenschaften werden in der Berechnung verwendet:

Rohrdurchmesser = min. Durchmesser der mit dem Testknoten verbundenen Rohre
Relative Energiehöhe = 0.0
Lokaler Verlustkoeffizient = 1.0
Ventildurchmesser = Rohrdurchmesser
Ventilkurve = PLUG
Lokaler Ventilverlust = 1.0

Kontextmenüoptionen

Kopieren: Kopiert den/die Wert(e) der ausgewählten Zelle(n) in die Zwischenablage. Es können mehrere Zellen/Zeilen/Spalten gleichzeitig kopiert werden.

Spalten fixieren: Verfügbar in den Spaltenüberschriften, wenn eine oder mehrere Spalten ausgewählt sind.

Verschiebt die Spalten auf die linke Seite des Rasters und markiert sie mit einer fettgedruckten Linie. Wenn Sie einen seitlichen Bildlauf für die Spalten durchführen, werden diese fixierten Spalten nicht verschoben.

Fixierung aller Spalten aufheben: Verfügbar für die Spaltenüberschriften, wenn Spalten zuvor gesperrt wurden.

Hebt die Fixierung aller Spalten auf.

Hydrant-Kurve: Zeigt ein Diagramm der berechneten Hydrant-Kurve an.

Ergebnisse bei Volumenstromwert anzeigen: Zeigt einen GeoPlan mit Ergebnissen für einen Testdurchfluss an.

Spaltensortierung: Verschiedene Optionen zum Sortieren von Daten in einer einzelnen Spalte oder in ausgewählten Zeilen/Spalten
