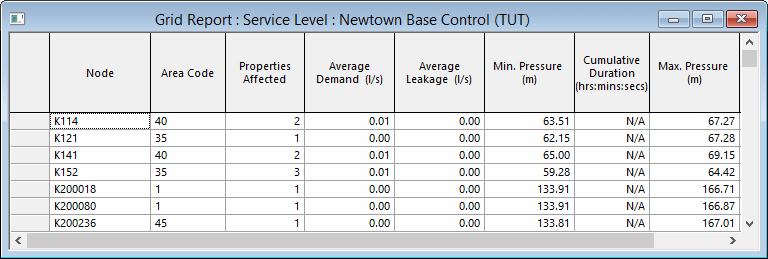

Ansicht Rasterbericht (Servicelevel)

In dieser Ansicht wird ein Bericht aller Fehler angezeigt, bei denen das erforderliche Servicelevel nicht eingehalten wurde.

Die folgenden Berichtstypen können erstellt werden:

• Bericht über Knoten: Überprüfen des minimalen Drucks und des unteren Grenzwerts am Knoten oder des minimalen Drucks und des unteren Grenzwerts am höchsten Grundstück (falls verfügbar)
• Bericht über Kundenpunkte

Anmerkungen:

• Wenn eine Basissimulation ausgewählt ist, werden die ausgewählten Simulationsergebnisse mit der Basis verglichen, und nur die Änderungen zwischen der ausgewählten Simulation und der Basis werden gemeldet.
• Knoten oder Kundenpunkte, die die Servicelevel-Kriterien weder in der zu vergleichenden Simulation noch in der Basissimulation erfüllt haben, werden nicht im Servicelevel-Bericht gemeldet (es sei denn, der Knoten/Kundenpunkt erfüllt die Grenzwertkriterien für den Druck nicht).

Die Ansicht wird angezeigt, indem Sie Ergebnisse Rasterberichte Servicelevel auswählen und dann das Dialogfeld Servicelevel ausfüllen. Die im Raster angezeigten Felder hängen von den im Dialogfeld ausgewählten Optionen ab.

Element	Beschreibung
Felder für Servicelevel-Berichte	Spalte Beschreibung Bericht über Knoten Bericht über Kundenpunkt Knoten Höchstes Grundstück Knoten ID des Knotens, an dem ein Servicelevel-Fehler aufgetreten ist JA JA JA Name Name des Knotens, an dem ein Servicelevel-Fehler aufgetreten ist JA JA JA Flächencode Der Flächencode, zu dem dieser Knoten gehört JA JA JA Kundenpunkt Der Name des Kundenpunkts. Die Kundenpunktzelle wird blau hervorgehoben, wenn es sich bei dem Kunden um einen Hauptkunden handelt. Dieses Feld wird nur angezeigt, wenn die Option Bericht über Kundenpunkte im Dialogfeld Rasterbericht (Servicelevel) ausgewählt ist. JA JA JA Höhe verwenden bei Dieses Feld wird nur angezeigt, wenn die Option Bericht über Kundenpunkte im Dialogfeld Rasterbericht (Servicelevel) ausgewählt ist. Das Feld zeigt an, welche Höhe verwendet wurde: Knoten Kundenpunkt NO NEIN JA Betroffene Grundstücke Die Anzahl der vom Knoten bereitgestellten Grundstücke, die vom Fehler betroffen sind JA JA NO Durchschnittlicher Bedarf Der durchschnittliche Bedarf am Knoten während der Simulation. Dieses Feld wird nur angezeigt, wenn die Option Spalten für Bedarf und Undichtigkeit einbeziehen im Dialogfeld Rasterbericht (Servicelevel) aktiviert ist. JA JA NO Ereignisbedarfsänderung (%) Prozentuale Verringerung des Bedarfs im Vergleich mit einer Basissimulation. JA JA JA Bedarfseffizienz (%) Verhältnis von tatsächlichem Bedarf zu Nennbedarf (gemittelt über die Simulation). Dieses Feld wird nur angezeigt, wenn Simulationsergebnisse mit einer Basissimulation verglichen werden. JA JA JA Durchschnittliche Undichtigkeit Die durchschnittliche Undichtigkeit am Knoten während der Simulation. Dieses Feld wird nur angezeigt, wenn die Option Spalten für Bedarf und Undichtigkeit einbeziehen im Dialogfeld Rasterbericht (Servicelevel) aktiviert ist. JA JA NO Min. Druck Der während der Simulation erreichte minimale Druck, wenn der Druck während der angegebenen Dauer unter die minimale Druckgrenze gefallen ist. N. verf., wenn der Druck die minimale Druckgrenze nicht unterschreitet. JA JA JA Min. kumulative Dauer Die Gesamtdauer während der Simulation, als der Druck unter den Grenzwert gefallen ist. JA JA JA Getestet um Dieses Feld wird nur angezeigt, wenn im Dialogfeld Rasterbericht (Servicelevel) die Option Höchstes Grundstück ausgewählt ist. Höhe, auf der der minimale Druck getestet wurde. Der Feldwert kann wie folgt lauten: Knoten: Wenn der Knoten kein höchstes Grundstück hat Höchstes Grundstück N. verf.: Wenn bei dem Knoten/dem höchsten Grundstück das Erreichen des minimalen Druckgrenzwerts nicht fehlgeschlagen ist NO JA NO Max. Druck Der maximale Druck, der während der Simulation erreicht wird, wenn der maximale Druckgrenzwert für die angegebene Dauer überschritten wurde. N. verf., wenn der Druck die maximale Druckgrenze nicht überschreitet. JA JA JA Max. kumulative Dauer Die Gesamtdauer während der Simulation, als der Druck den Grenzwert überschritten hat. JA JA JA Unterer Basisgrenzwert Berechnet aus der Basissimulation. Der niedrigste Druck, der am Knoten oder Kundenpunkt mindestens für die angegebene Dauer aufgetreten ist. Dieses Feld wird nur angezeigt, wenn Simulationsergebnisse mit einer Basissimulation verglichen werden. JA JA JA Unterer Grenzwert Berechnet aus der zu vergleichenden Simulation. Der niedrigste Druck, der am Knoten oder Kundenpunkt mindestens für die angegebene Dauer aufgetreten ist. Dieses Feld wird nur angezeigt, wenn Simulationsergebnisse mit einer Basissimulation verglichen werden. JA JA JA Änderung des unteren Grenzwerts (%) Die prozentuale Differenz zwischen dem unteren Grenzwert und dem unteren Basisgrenzwert. Dieses Feld wird nur angezeigt, wenn Simulationsergebnisse mit einer Basissimulation verglichen werden. JA JA JA Unterer Grenzwert – Anfangszeit Simulationszeitpunkt, zu dem der untere Grenzwert erreicht wurde. JA JA JA Oberer Basisgrenzwert Berechnet aus der Basissimulation. Der höchste Druck, der am Knoten oder Kundenpunkt mindestens für die angegebene Dauer aufgetreten ist. Dieses Feld wird nur angezeigt, wenn Simulationsergebnisse mit einer Basissimulation verglichen werden. JA JA JA Oberer Grenzwert Berechnet aus der zu vergleichenden Simulation. Der höchste Druck, der am Knoten oder Kundenpunkt mindestens für die angegebene Dauer aufgetreten ist. Dieses Feld wird nur angezeigt, wenn Simulationsergebnisse mit einer Basissimulation verglichen werden. JA JA JA Änderung des oberen Grenzwerts (%) Die prozentuale Differenz zwischen dem oberen Grenzwert und dem oberen Basisgrenzwert. Dieses Feld wird nur angezeigt, wenn Sie Simulationsergebnisse mit einer Basissimulation vergleichen. JA JA JA Oberer Grenzwert – Anfangszeit Simulationszeitpunkt, zu dem der obere Grenzwert erreicht wurde. JA JA JA
Kontextmenü	Kopieren: Kopiert den/die Wert(e) der ausgewählten Zelle(n) in die Zwischenablage. Es können mehrere Zellen/Zeilen/Spalten gleichzeitig kopiert werden. Spalten fixieren: Verfügbar in den Spaltenüberschriften, wenn eine oder mehrere Spalten ausgewählt sind. Verschiebt die Spalten auf die linke Seite des Rasters und markiert sie mit einer fettgedruckten Linie. Wenn Sie einen seitlichen Bildlauf für die Spalten durchführen, werden diese fixierten Spalten nicht verschoben. Fixierung aller Spalten aufheben: Verfügbar für die Spaltenüberschriften, wenn Spalten zuvor gesperrt wurden. Hebt die Fixierung aller Spalten auf. Verschiedene Sortieroptionen: Sortiert Daten in einer einzelnen Spalte oder in ausgewählten Zeilen/Spalten.
