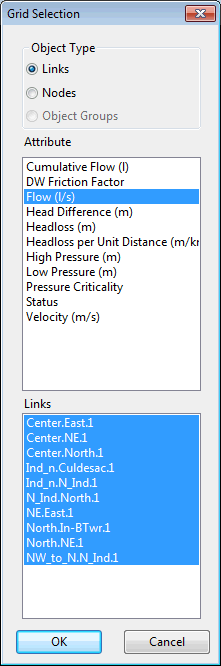

Dieses Dialogfeld wird verwendet, um zeitvariable Ergebnisse für eine Auswahl von Netzobjekten im selben Raster anzuzeigen.
Weitere Informationen zum Anzeigen von zeitvariablen Ergebnisdaten in einem Raster für mehrere Netzobjekte finden Sie unter "Rasterergebnisse für ausgewählte Objekte".
So zeigen Sie das Dialogfeld an
- Öffnen Sie eine Simulation zur Wiedergabe.
- Wählen Sie ein oder mehrere Netzobjekte aus.
- Klicken Sie im Werkzeugkasten Vorgänge auf das Werkzeug
(Raster der ausgewählten Objekte), oder wählen Sie Auswahl | Rasterergebnisse.
|
Objekttyp |
Über die Optionsfelder Verbindungen, Knoten und Objektgruppen können Sie wählen, welcher Objekttyp in das Raster aufgenommen werden soll. |
|
Attribut |
Listet Parameter auf, die in Abhängigkeit vom ausgewählten Objekttyp in das Raster aufgenommen werden können. Wenn derzeit nur ein Objekttyp ausgewählt ist, enthält die Attributliste automatisch die Parameter für diesen Typ. Es kann nur ein Attribut für die Aufnahme in das Raster ausgewählt werden. |
|
Verbindungen |
Listet die ausgewählten Objekte des gewählten Objekttyps auf. Wenn derzeit nur ein Objekttyp ausgewählt ist, enthält die Objektliste alle ausgewählten Objekte. (Ausgewählte Kundenpunkte werden in die Liste einbezogen, wenn Knoten als Objekttyp ausgewählt werden.) In der Liste kann die Auswahl durch Klicken auf einzelne Einträge angepasst werden, wodurch die Auswahl aufgehoben oder der Eintrag erneut ausgewählt wird. Nur die ausgewählten (markierten) Objekte werden in das Ergebnisraster aufgenommen. |
