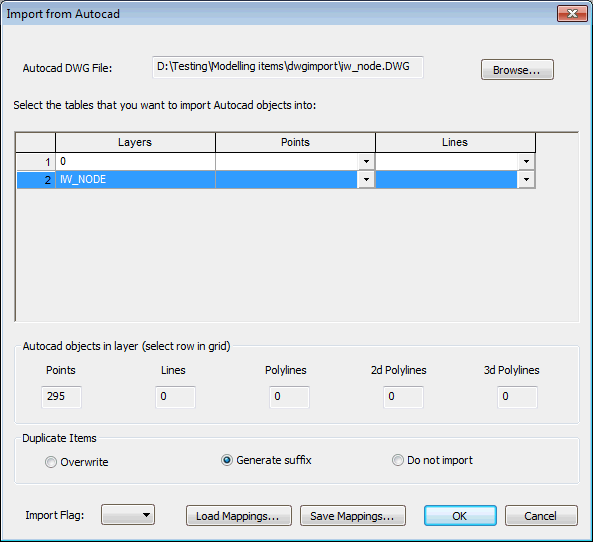

Dialogfeld Aus AutoCAD importieren

Das Dialogfeld Aus AutoCAD importieren wird beim Importieren aus AutoCAD-DWG-Dateien verwendet.

Das Dialogfeld wird angezeigt, wenn Sie im Menü Netz die Option Importieren Daten aus AutoCAD-DWG-Datei auswählen.

Feld im Dialogfeld	Beschreibung
AutoCAD-DWG-Datei:	Zeigt den Pfad der DWG-Datei an, die für den Import verwendet werden soll. Verwenden Sie die Schaltfläche Durchsuchen, um eine Datei aus dem Windows-Dialogfeld zum Öffnen einer Datei auszuwählen.
Layerraster	Das Raster zeigt alle Layer in der ausgewählten DWG-Datei an. Das Raster besteht aus drei Spalten: Rasterspalte Beschreibung Layer Layername Punkte Dropdown-Liste der Netzobjekte. Wählen Sie das Netzobjekt, als das die AutoCAD-Punkte importiert werden sollen, aus dieser Liste aus. Linien Dropdown-Liste der Netzobjekte. Wählen Sie das Netzobjekt, als das die AutoCAD-Linien importiert werden sollen, aus dieser Liste aus.
AutoCAD-Objekte in Layer	Zeigt die Anzahl jedes AutoCAD-Objekttyps in einem Layer an, der im Layerraster hervorgehoben ist.
Doppelte Elemente	Es gibt drei Optionen für den Umgang mit doppelten Elementen: Option Beschreibung Überschreiben Doppelte Elemente werden überschrieben (Vorgabe). Suffix erstellen An die Objekt-ID doppelter Elemente wird ein Suffix (#1, #2 usw.) angehängt. Nicht importieren Doppelte Elemente werden ignoriert und nicht importiert.
Zuordnungen laden:	Lädt zuvor gespeicherte Punkt- und Linienzuordnungen aus der AutoCAD-Konfigurationsdatei in das Layerraster.
Zuordnungen speichern:	Speichert Punkt- und Linienzuordnungen im Layerraster als AutoCAD-Konfigurationsdatei.
