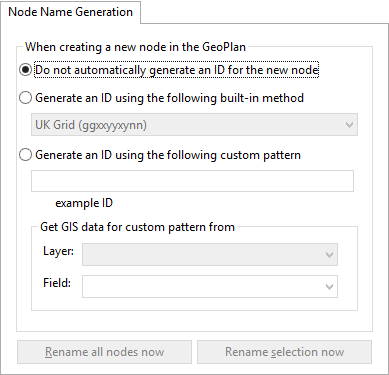

Seite Generierung von Knotennamen

Diese Seite wird für folgende Aktionen verwendet:

• Einrichten der Optionen zur automatischen Namenserstellung beim Erstellen von Knoten im Netz
• Umbenennen aller oder ausgewählter Knoten basierend auf einem ausgewählten Benennungsschema.

Die Seite wird angezeigt, indem Sie Netz Netzoptionen auswählen und dann, falls erforderlich, auf die Registerkarte Generierung von Knotennamen klicken.

Element	Beschreibung
Nicht automatisch eine ID für den neuen Knoten erstellen	Wenn diese Option ausgewählt ist, wird die automatische Benennung deaktiviert.
ID gemäß folgender integrierter Methode erstellen	Für die automatische Benennung von Knoten basierend auf Koordinaten. Wenn diese Option ausgewählt wird, stehen die folgenden Optionen in der dazugehörigen Dropdown-Liste zur Verfügung: UK-Raster (ggxxyyxynn) Irisches Raster (ggxxyyxynn) XY8 (xxxxyyyy) XY10 (xxxxxyyyyy) XY12 (xxxxxxyyyyyy) XY14 (xxxxxxxyyyyyyy) Eine Erläuterung dieser Optionen finden Sie weiter unten unter "Integrierte Methoden".

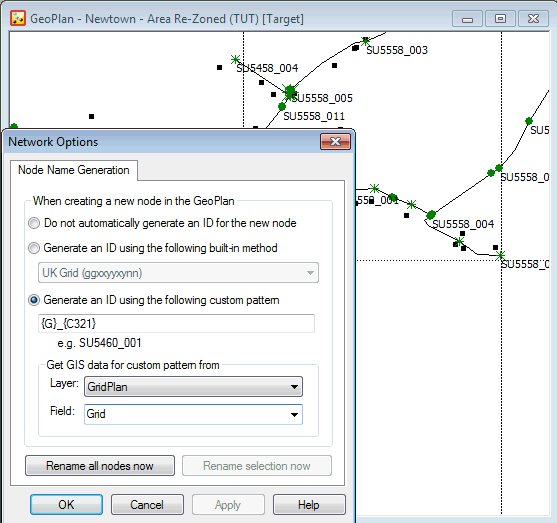

ID gemäß folgendem benutzerdefinierten Muster erstellen	Für die automatische Benennung von Knoten basierend auf einem benutzerdefinierten Muster. Feld Benutzerdefiniertes Muster Verwenden Sie dieses Feld, um ein Muster für die automatischen Knotennamen einzugeben. Geben Sie Text ein, der im Knotennamen und allen zu verwendenden Variablenelementen angezeigt werden soll. Variablenelemente befinden sich in geschweiften Klammern. Variablenelemente bestehen aus einem Zeichen, das die Quelldaten identifiziert, gefolgt von optionalen Zahlen, die angeben, welche bestimmten Ziffern/Zeichen der Quelldaten verwendet werden sollen. Wenn Sie beispielsweise das Muster {G}_{C321} eingeben, erhalten Sie Knotennamen wie SU5460_001. Eine Beschreibung der Variablen, die zum Erstellen von Benennungsmustern verwendet werden können, finden Sie weiter unten unter "Variablen für benutzerdefinierte Muster". Beispiel-ID Für gültige Muster wird hier eine Beispiel-ID angezeigt. Für ungültige Muster wird hier eine Fehlermeldung angezeigt. GIS-Daten für benutzerdefiniertes Muster abrufen von Verfügbar bei Verwendung der Variablen {G}. Layer: Dropdown-Liste von im GeoPlan angezeigten Layern. Feld: Dropdown-Liste mit Feldern des ausgewählten Layers. Informationen zur Verwendung dieser Funktion finden Sie weiter unten unter "{G}".
Alle Knoten jetzt umbenennen (Schaltfläche)	Zum Umbenennen aller Knoten im GeoPlan mithilfe des oben ausgewählten Benennungsschemas. Nur verfügbar, wenn oben ein Benennungsschema ausgewählt wurde. Öffnet das Dialogfeld Alle Knoten umbenennen.
Auswahl jetzt umbenennen (Schaltfläche)	Zum Umbenennen der derzeit im GeoPlan ausgewählten Knoten mithilfe des oben ausgewählten Benennungsschemas. Nur verfügbar, wenn oben ein Benennungsschema ausgewählt wurde und mindestens ein Knoten im GeoPlan ausgewählt ist. Öffnet das Dialogfeld Auswahl umbenennen.

Integrierte Methoden

Methode	Beschreibung
UK-Raster	Der Name basiert auf der Position des nationalen Rasters des UK (UK National Grid). Der Name besitzt das Format ggxxyyxynn, wobei gilt: gg sind die Buchstaben, die das 100 km große Rasterquadrat identifizieren. xxyy definiert den Punkt zum nächsten Kilometer. xy verfeinert die Position weiter auf die nächsten 100 Meter. nn ist eine Zahl, die der Referenz hinzugefügt wird, um sie eindeutig zu machen (beginnt bei 01 und wird inkrementiert, bis eine eindeutige ID erstellt wird).
Irisches Raster	Der Name basiert auf dem nationalen irischen Raster (Irish National Grid). Der Name besitzt das Format Sgxxyyxynn, wobei gilt: S steht für Irland. g ist der Buchstabe, der das 100-km-Rasterquadrat angibt. Die anderen Parameter entsprechen denen der Option UK-Raster.
XY8	Dies ist ein achtstelliger generischer Namensgenerator zur Verwendung mit jedem Kartenprojektionssystem. Der Name besitzt das Format xxxxyyyy und stellt die X- und Y-Koordinaten aus dem GeoPlan dar. In diesem Fall fügt InfoWorks WS Pro kein Suffix hinzu, um sicherzustellen, dass der Knotenname eindeutig ist. Wenn der generierte Knotenname bereits vorhanden ist, zeigt InfoWorks WS Pro eine Warnung an. Sie können festlegen, ob Sie den Knoten an einer etwas anderen Position platzieren oder ein eigenes Suffix hinzufügen, um einen eindeutigen Namen sicherzustellen. Wenn die Koordinaten zu lang für dieses Format sind, wird eine Warnung mit der Empfehlung angezeigt, die Auswahl der integrierten Methode zu überprüfen.
XY10	Zehnstellige Version des oben beschriebenen generischen Namensgenerators.
XY12	Zwölfstellige Version des oben beschriebenen generischen Namensgenerators.
XY14	Vierzehnstellige Version des oben beschriebenen generischen Namensgenerators.

Variablen für benutzerdefinierte Muster

Variable	Beschreibung
{X}	Eine Zahl, die auf der X-Koordinate des Knotens basiert, wird an den Knotennamen angehängt. Vorgabemäßig wird die X-Koordinate an sieben Stellen angehängt (von rechts gezählt). Um die X-Koordinatenziffern in der Knoten-ID anzupassen, fügen Sie die Position der Koordinatenziffern zur Variablen hinzu. Beispiel 1: {X4321} = vier Stellen der X-Koordinate von rechts nach links Die X-Koordinate 654132 wird in der Knoten-ID als 4132 angezeigt. Beispiel 2: {X4} = die vierte Ziffer der X-Koordinaten von rechts nach links Die X-Koordinate 654132 wird in der Knoten-ID als 4 angezeigt.
{Y}	Eine Zahl, die auf der Y-Koordinate des Knotens basiert, wird an den Knotennamen angehängt. Vorgabemäßig wird die Y-Koordinate an sieben Stellen angehängt (Zählung von rechts). Um die Y-Koordinatenziffern in der Knoten-ID anzupassen, fügen Sie die Position der Koordinatenziffern zur Variablen hinzu. Beispiel 1: {Y4321} = vier Stellen der Y-Koordinate von rechts nach links Die Y-Koordinate 261839 wird in der Knoten-ID als 1839 angezeigt. Beispiel 2: {Y4} = die vierte Ziffer der Y-Koordinaten von rechts nach links Die Y-Koordinate 261839 wird in der Knoten-ID als 1 angezeigt.
{C}	Dem Knotennamen wird eine Zählung angehängt. Die Zählung wird für jeden Knoten erhöht, der ansonsten die gleiche ID hätte. Vorgabemäßig wird eine Zählung aus zwei Ziffern angehängt, z. B. Node_{C} = Node_01, Node_02 usw. Um die Anzahl der Stellen anzupassen, fügen Sie die Anzahl der für die Variable erforderlichen Stellen hinzu, z. B. Node_{C4321} = Node_0001, Node_0002 usw. Um den Anfangspunkt der Zählung anzupassen, fügen Sie + hinzu, gefolgt von der Zahl, ab der die Zählung beginnen soll, z. B. Node_{C21+50} = Node_50, Node_51 usw. Anmerkung: Die Variablen {C} und {?} können nicht im selben Muster verwendet werden.
{G}	GIS-Daten aus einem benannten Layer im GeoPlan werden an den Knotennamen angehängt. Bei Verwendung der Variablen {G} werden die Get-GIS-Daten für benutzerdefiniertes Muster aus dem Abschnitt verfügbar. Dieser Abschnitt enthält Dropdown-Listen mit Layern, die im GeoPlan angezeigt werden, sowie die Felder des ausgewählten Layers. Dies ist besonders nützlich bei Verwendung eines Koordinatenraster-Layers. Beispiel Um festzulegen, welche Zeichen des Felds GIS-Layer in der Knoten-ID angezeigt werden, fügen Sie der Variablen die Ziffern hinzu, die der Position der Zeichen im Feld entsprechen. Die Zeichen werden von links nach rechts nummeriert, z. B. aus dem Layer-Feld mit Rasterkoordinaten im Format SU5163: {G3456} = 5163
{?}	Dieses Zeichen wird verwendet, um beim Erstellen von Knoten-IDs zur Benutzereingabe aufzufordern. Beim Erstellen von Knoten wird das Dialogfeld Knotenname mit einem ? im Knotennamen angezeigt. Das Zeichen ? wird markiert, damit der Benutzer es überschreiben kann. In die geschweiften Klammern können mehrere ?-Zeichen eingefügt werden, um die Anzahl der vom Benutzer einzugebenden Zeichen anzugeben. Es darf jedoch nur ein Exemplar dieses Variablenelements verwendet werden. Vorhandene Knoten können nicht umbenannt werden, wenn die Variable {?} verwendet wird. Anmerkung: Die Variablen {?} und {C} können nicht im selben Muster verwendet werden.
