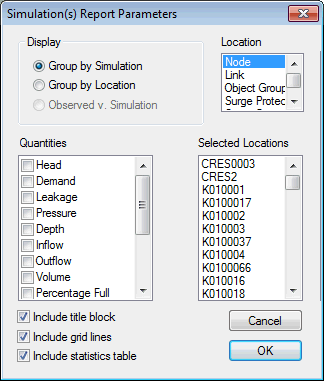

Dieses Dialogfeld wird verwendet, um die Parameter auszuwählen, die im Diagrammbericht angezeigt werden. Der Bericht wird in der Diagrammansicht angezeigt.
Sie können das Dialogfeld öffnen, indem Sie Ergebnisse | Diagrammberichte | Simulationsbericht auswählen und dann im Dialogfeld Simulation(en) auf Diagramme erstellen klicken.
Tipp: Weitere Informationen finden Sie unter "Anzeigen von Simulationsdiagrammberichten".
| Element | Beschreibung | ||||||
|---|---|---|---|---|---|---|---|
|
Anzeige |
Dieser Abschnitt entscheidet darüber, in welcher Reihenfolge die Details angezeigt werden.
|
||||||
|
Mengen |
Wählen Sie die Mengen aus, die Sie grafisch darstellen möchten. Es werden nur gültige Mengen aufgeführt. |
||||||
|
Position |
Sie können entweder alle Knoten in der Auswahl oder alle Verbindungen in der Auswahl auswählen, jedoch nicht beide. |
||||||
|
Ausgewählte Positionen |
Dies ist eine schreibgeschützte Liste der ausgewählten Positionen. Hinweis: Das Diagrammwerkzeug kann nur zehn verschiedene Traces pro Diagramm anzeigen. Wenn Sie mehr als zehn Netzobjekte ausgewählt haben, wird eine Warnung angezeigt, und InfoWorks WS Pro zeigt nur Daten für die ersten zehn Objekte in dieser Liste an. |
||||||
| Titelfeld einschließen | Nimmt das angegebene Element in den Diagrammbericht auf. | ||||||
| Rasterlinien einschließen | |||||||
| Statistiktabelle einschließen | |||||||
| OK |
Generiert den Diagrammbericht. Bei Problemen mit der Diagrammanforderung wird das Dialogfeld erweitert, und die Fehler werden aufgelistet. Wenn Sie beispielsweise beobachtete Daten im Vergleich zu Simulationsdaten betrachten, kann das Modell Verweise auf beobachtete Daten enthalten, die in den Echtzeitdaten nicht vorhanden sind. Sie haben die Möglichkeit, fortzufahren oder den Vorgang zu beenden. |
