Ergebnisse können für eine Auswahl von Netzobjekten grafisch dargestellt werden, sodass Ergebnisse von ausgewählten Objekten verglichen werden können.
So zeigen Sie Ergebnisse und/oder Beobachtungsdaten für eine Auswahl von Netzobjekten an
- Wählen Sie in einer geöffneten Simulation ein oder mehrere Netzobjekte aus. (Eine beliebige Mischung aus Knoten, Verbindungen und Objektgruppen kann ausgewählt werden.)
- Wenn die ausgewählten Objekte alle vom selben Typ sind, können zwei gemeinsam genutzte Parameter dargestellt werden.
- Wenn eine Mischung von Objekttypen ausgewählt ist, kann ein Parameter für jeden Typ dargestellt werden.
- Wenn die Auswahl Knoten, Verbindungen und Objektgruppen enthält, werden nur die Knoten und Verbindungen für die grafische Darstellung angezeigt.
- Klicken Sie im Werkzeugkasten Vorgänge auf das Werkzeug
(Ganglinie für ausgewählte Objekte).
Das Dialogfeld Ganglinienauswahl wird angezeigt.
- Wählen Sie ein Attribut aus der linken und der rechten Liste aus. Dies sind die Parameter, die auf den beiden Achsen dargestellt werden sollen.
- Wenn Sie die Anzahl der angezeigten Traces reduzieren möchten, heben Sie die Auswahl der Objekte in der Liste Verbindungen (links oder rechts) aus.
- Wählen Sie die erforderlichen Optionen aus dem Dialogfeld aus. Sie haben folgende Möglichkeiten:
- Verwenden Sie das Kontrollkästchen Allgemeine Objektauswahl, um die Auswahl in der rechten Liste mit der in der linken Liste zu synchronisieren. Diese Option ist nur verfügbar, wenn die ausgewählten Netzobjekte alle Knoten oder alle Verbindungen sind.
- Verwenden Sie die Schaltfläche Links/Rechts austauschen, um zwischen den beiden Listen zu wechseln. Die Liste auf der linken Seite wird auf der linken Achse des Diagramms angezeigt.
- Verwenden Sie die Schaltfläche Echtzeitdaten, um Echtzeitdaten auszuwählen, die im Diagramm dargestellt werden sollen.

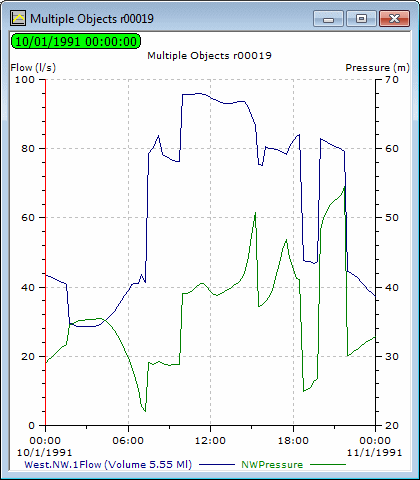

- Klicken Sie auf OK, um das Diagramm anzuzeigen.
Anmerkungen:
- Diagrammergebnisse können für einen ausgewählten Zeitraum angezeigt werden, indem Sie die Start- und Endzeiten für die Wiedergabe im Dialogfeld Wiedergabeoptionen anpassen und die Option Auf Raster- und Diagrammwerkzeuge anwenden aktivieren.
Alternativ können Sie den von einzelnen Diagrammen angezeigten Zeitraum anpassen, indem Sie im Kontextmenü die Option Diagrammeigenschaften auswählen und dann die X-Achsen-Skalierungsoptionen im Dialogfeld Diagrammeigenschaften verwenden.
- In Diagrammen, die mit dem Werkzeug
(Diagramm) oder dem Werkzeug (Ganglinie für ausgewählte Objekte) erstellt wurden, zeigt eine rote Zeitlinie die aktuelle Zeit der Simulation an und spiegelt die aktuelle Zeit der Simulation im GeoPlan wider. Um zu einer anderen Simulationszeit zu springen, können Sie die rote Linie direkt im Diagramm auf die gewünschte Simulationszeit ziehen. Datum und Uhrzeit der Simulation werden im GeoPlan entsprechend aktualisiert.
- Klicken Sie mit der rechten Maustaste auf die Diagrammansicht, und wählen Sie im Kontextmenü die Option Traces automatisch beschriften aus, um eine Beschriftung anzuzeigen, die den Wert der Trace zum aktuellen Zeitpunkt der Simulation anzeigt.
