Rauigkeitswerte im Netz können anhand der optimierten Daten, die durch eine Kalibrierungssimulation generiert wurden, aktualisiert werden.
Rauigkeitswerte können auch aus einer Datei im korrekten Format aktualisiert werden, die außerhalb von InfoWorks erstellt wurde.
Aktualisieren des Netzes anhand einer Simulation
- Checken Sie das in der Kalibrierungssimulation verwendete Netz aus, und öffnen Sie es.
- Wählen Sie im Menü Netz die Option Aktualisieren > Aus Kalibrierungssimulation. Daraufhin wird das Auswahldialogfeld für Datenbankelemente angezeigt.
- Wählen Sie die entsprechende Simulation aus dem Kalibrierungslauf aus.
Achten Sie unbedingt darauf, die richtige Simulation zu verwenden. Es wird erwartet, dass die Simulation das übergeordnete Netz des zu aktualisierenden Netzes verwendet.
Wenn Sie eine Simulation auswählen, die nicht Teil eines Kalibrierungslaufs ist, wird beim Fortsetzen des Vorgangs eine Warnung angezeigt, und es werden keine Änderungen vorgenommen.

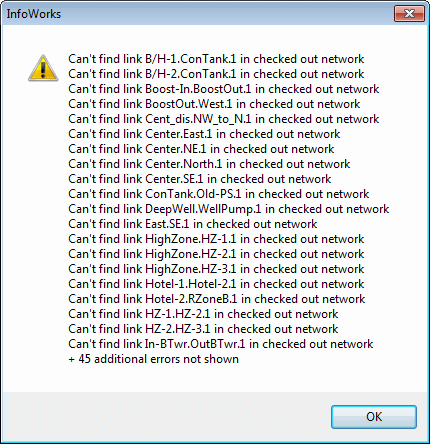

Wenn Sie einen Kalibrierungslauf auswählen, der ein anderes Netz verwendet, wird beim Fortsetzen des Vorgangs ein Fehlerdialogfeld angezeigt. Bild anzeigen Alle Verbindungen mit demselben Namen werden aktualisiert.
Wenn Sie einen Kalibrierungslauf auswählen, der dasselbe Netz verwendet, jedoch mit ganz anderen Parametern, werden beim Fortsetzen des Vorgangs keine Fehler- oder Warnmeldungen angezeigt. Dies kann der Fall sein, wenn Sie eine Simulation auswählen, in der ein Netz aus einem anderen Zweig der Baumstruktur oder aus einer weit zurückliegenden Phase des Modellerstellungsprozesses verwendet wurde. Alle Aktualisierungen werden durchgeführt.
- Um fortzufahren (d. h. das Netz wie oben beschrieben zu aktualisieren), klicken Sie auf OK.
Vergleichen von Netzen, um Änderungen anzuzeigen
Sie können einen Netzvergleich durchführen, um einen Bericht über die genauen Änderungen zwischen diesem Netz und seinem übergeordneten Netz anzuzeigen. Weitere Informationen finden Sie unter "Verwalten von Objekten mit Versionsverwaltung".
Alternativ können Sie alle Netzobjekte markieren, die sich zwischen diesem und seinem übergeordneten Netz geändert haben:
- Wählen Sie im Menü Auswahl die Option Geänderte auswählen aus. Dadurch wird das Dialogfeld Geänderte Objekte auswählen angezeigt.
Bei beiden Vorgängen wird davon ausgegangen, dass Sie außer der Aktualisierung anhand der Kalibrierungssimulation keine weiteren Änderungen vorgenommen haben.
Aktualisieren des Netzes aus einer Datei
Sie können die Aktualisierungen mithilfe einer Datei durchführen, die außerhalb von InfoWorks generiert wurde.
Das Beispiel einer Kalibrierungsdatei mit Erläuterung finden Sie nachstehend.
"HOTEL-1.HOTEL-2.1", 116.011
"INF-PBC.PBC.1", 121.055
"LAKE.RMIDL.1", 95.835
"RHIGHL.INTER1.1", 110.967
"RMIDL.INTER2.1", 121.055
"SOUTH.SW.1", 110.967
"SW.IND-ZONE.1", 126.099
"HOTEL-2.RZONEB.1", 110.967
"INTER1.RMIDL.1", 121.055
"INTER2.RLOWL.1", 121.055
"NE.RZONEA.1", 116.011
"PARKTWR.RTOWER.1", 110.967
"WELLPUMP.RZONEB.1", 100.879
Der Name der Verbindung muss zwischen doppelte Anführungszeichen gesetzt werden, da der Verbindungsname Leerzeichen enthalten kann. Dadurch wird sichergestellt, dass der Name von der Software korrekt verarbeitet wird.
Der Wert ist der tatsächliche Rauigkeitswert. Der Rauigkeitstyp wird durch den Bereich definiert, in den der Wert fällt:
- Hazen-Williams-Parameter müssen im Bereich von 50 <= Wert <= 200 liegen.
- Darcy-Weisbach-Parameter müssen im Bereich 0.002 <= Wert <= 0.09 liegen.
- Colebrook-White-Parameter müssen im Bereich von -100 < = Wert < = -0.001 liegen. Der tatsächliche Wert wird mit -1 multipliziert, sodass keine Konflikte auftreten.
Es wird empfohlen, Kalibrierungsdateien mit der Erweiterung .csv zu speichern, da die Datei in einem kommagetrennten Format vorliegt.
So nehmen Sie eine Aktualisierung anhand einer Datei vor
- Wählen Sie im Menü Netz die Option Aktualisieren > Aus Kalibrierungsdatei aus.
- Wählen Sie eine Datei im richtigen Format aus.
