Fenster Kartenlegende

In diesem Fenster erhalten Sie folgende Optionen:

• Anzeige einer visuellen Erinnerung an die Symbole im GeoPlan-Fenster und die aktuellen Kartenlayouts für alle geöffneten GeoPlan-Fenster
• Zugriff auf das Dialogfeld Layer-Kartenlayout-Editor
• Ein- oder Ausblenden von Objekttypen im GeoPlan
• Deaktivieren und Aktivieren von Kartenlayouts im GeoPlan

Das Fenster wird angezeigt, indem Sie Fenster Fenster Kartenlegende auswählen.

Das Fenster ist ein fixierbares Fenster. Sie können die Titelleiste ziehen, um das Fenster frei verschiebbar zu machen. Sie können es wieder fixieren, indem Sie auf die Titelleiste doppelklicken.

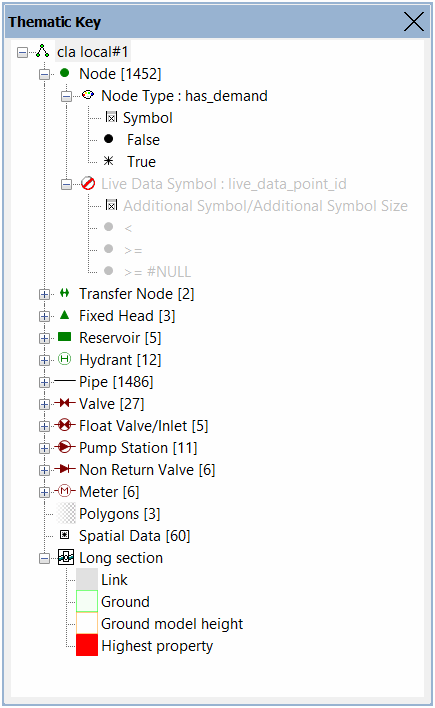

Das untergeordnete Kartenlayout Live Data Symbol : live_data_point_id wird als deaktiviert angezeigt.

Reservoir wird als nicht angezeigt dargestellt.

Element	Beschreibung
Fenster	Das Fenster ist wie das Fenster Modellgruppe fixierbar. Sie können es an der Seite des Hauptfensters von InfoWorks WS Pro fixieren, sodass es dauerhaft sichtbar ist. Weitere Informationen finden Sie unter "Verwenden von fixierbaren Fenstern".
Baumstruktur	Die Legenden werden in einer Struktur angezeigt. Sie können die Schaltflächen und verwenden, um die Stränge der Struktur zu erweitern und zu reduzieren.
Objektsymbol	Durch Doppelklicken auf ein Objektsymbol wird das Dialogfeld Layer-Kartenlayout-Editor für den entsprechenden Objekttyp geöffnet.
Anzahl der Objekttypen	Die Anzahl der einzelnen Objekttypen im Netz wird in Klammern neben dem Objektsymbol angezeigt. Wenn ein Szenario ausgewählt ist, wird die Anzahl der einzelnen Objekttypen in diesem Szenario angezeigt.
Druckbare Daten	Sie können die Daten im Fenster Kartenlegende beim Drucken aus dem GeoPlan-Fenster neben dem Netz drucken. Sie müssen lediglich das Fenster Kartenlegende beim Ausdrucken des GeoPlans geöffnet haben. Es werden diejenigen Abschnitte der Legende gedruckt, die zum Zeitpunkt des Druckens geöffnet sind.
Kontextmenü	Anzeige Verfügbar für Objekttypen. Aktiviert bzw. deaktiviert die Anzeige von Objekten im GeoPlan. Zoomstufen verwenden Verfügbar für Objekttypen. Aktiviert bzw. deaktiviert die Anzeige von Objekten entsprechend dem im GeoPlan verwendeten Zoomfaktor. Objekte auswählen Verfügbar für Objekttypen (und deren Unterkategorien). Wählt alle Objekte des aufgelisteten Typs oder der Unterkategorie im verknüpften GeoPlan aus. Tipp: Wenn Sie der Auswahl weitere Objekte hinzufügen möchten, halten Sie die STRG-Taste gedrückt, während Sie diese Kontextmenüoption für einen anderen Objekttyp oder eine andere Unterkategorie verwenden. Aktivieren Verfügbar für Kartenlayouts und untergeordnete Kartenlayouts. Aktiviert bzw. deaktiviert die Verwendung des ausgewählten Kartenlayouts oder untergeordneten Kartenlayouts im GeoPlan.
