Bedarfsfläche – Seite Voraussichtliche Undichtigkeit

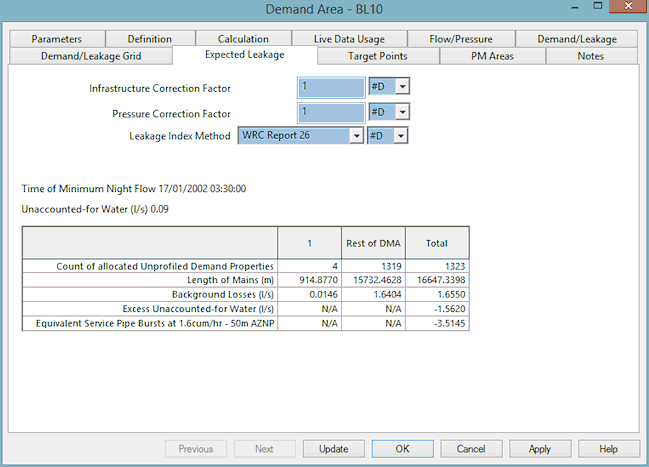

Auf der Seite Voraussichtliche Undichtigkeit können Sie die Parameter der Berechnung der voraussichtlichen Undichtigkeit anzeigen und bearbeiten sowie die Ergebnisse der Berechnung anzeigen.

Infrastruktur-Korrekturfaktor

Der Infrastruktur-Korrekturfaktor (Infrastructure Correction Factor, ICF) ist ein Faktor, der den relativen Zustand der Hauptleitung angibt (Verwaltung von Undichtigkeiten (Bericht F) unter Verwendung von Nacht-Volumenstromdaten). Der erwartete Bereich liegt zwischen 0.1 und 2. Dabei gilt:

ICF	Zustand
0.5	Gut
1	Durchschnitt
1.5	Schlecht

Druckkorrekturfaktor

Der Druckkorrekturfaktor (Pressure Correction Factor, PCF) ist ein Faktor, anhand dessen der AZNP auf einen Standardwert von 50 m korrigiert wird. Der erwartete Bereich liegt zwischen 0.1 und 3. (Verwaltung von Undichtigkeiten (Bericht F) unter Verwendung von Nacht-Volumenstromdaten)

Wenn ein Vorgabewert ausgewählt ist, wird der PCF-Wert entsprechend der ausgewählten Undichtigkeitsindex-Methode berechnet.

Der AZNP-Wert wird aus Echtzeitdaten übernommen, sofern verfügbar. Andernfalls werden die Simulationsergebnisse verwendet.

Undichtigkeitsindex-Methode

Zwei Undichtigkeitsindex-Methoden sind verfügbar: WRC-Bericht 26 (Vorgabe) und 1.5-Potenzgesetz.

Anmerkung:

Der PCF kann nur berechnet werden, wenn ein AZNP auf der Seite Parameter im Eigenschaftenblatt der Bedarfsfläche angegeben oder berechnet wurde. Wenn kein AZNP für die Berechnung verfügbar ist, wird für den PCF der Vorgabewert 1 verwendet.

WRC-Bericht 26

Mit der Methode WRC-Bericht 26 wird der PCF wie folgt berechnet:

PCF = Undichtigkeitsindex_AZNP / Undichtigkeitsindex_50m

(1)

Dabei wird der Undichtigkeitsindex wie folgt berechnet:

0.5.AZNP + 0.0042.AZNP²

(2)

AZNP = Durchschnittlicher Nachtdruck der Zone (Average Zone Night Pressure)

1.5-Potenzgesetz

Mit dem 1.5-Potenzgesetz wird der PCF wie folgt berechnet:

PCF = AZNP^1.5 / 50^1.5

(3)

Hintergrundverluste

Hintergrundverluste werden nach der in A Manual of DMA Practice (1999) beschriebenen Methode berechnet:

L_B = ICF x PCF x (4 x Anzahl Eigenschaften + 0.04 x Meter Hauptleitung)

(4)

Dabei gilt:

ICF = Infrastruktur-Korrekturfaktor (Infrastructure Correction Factor)

PCF = Druckkorrekturfaktor (Pressure Correction Factor)

Anmerkung:

L_B wird als l/h berechnet und anschließend zu Berichtszwecken in Benutzereinheiten umgerechnet.

Brüche äquivalenter Bedarfsrohre

Brüche äquivalenter Bedarfsrohre werden nach der in A Manual of DMA Practice (1999) beschriebenen Methode berechnet:

Überschüssiges UFW / Mittlere Berst-Volumenstromrate des Bedarfsrohrs

(5)

Dabei gilt:

Überschüssiges UFW = Überschüssiges nicht berücksichtigtes Wasser (Unaccounted For Water):

Nicht berücksichtigtes Wasser - L_B

(6)

Mittlere Berst-Volumenstromrate des Bedarfsrohrs:

m³/h

(7)

AZNP = Durchschnittlicher Nachtdruck der Zone (Average Zone Night Pressure)

Anmerkung:

Brüche äquivalenter Bedarfsrohre können nur berechnet werden, wenn dem AZNP-Knoten Echtzeitdaten zugeordnet sind oder wenn im GeoPlan Simulationsergebnisse geöffnet sind.
