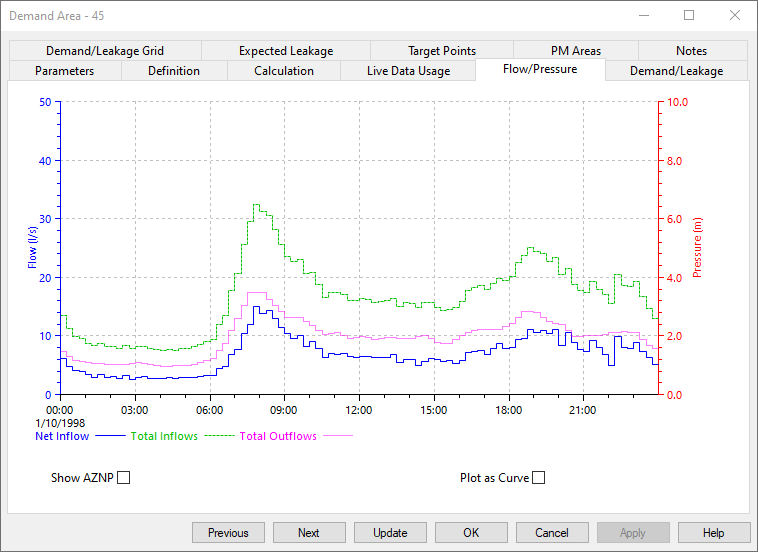

Auf dieser Seite können Sie die Ausgaben der Echtzeitdatenanalyse für die Bedarfsfläche als Diagramm anzeigen. Das Diagramm wird nur gefüllt, wenn die entsprechende Echtzeitdaten-Konfigurationsdatei zusammen mit dem Netz und der Steuerung geöffnet ist.
Das Diagramm zeigt folgende Parameter:
- Gesamtzuflüsse von Übertragungsknoten, Zählern und Pumpstationen in die Bedarfsfläche
- Gesamtabflüsse aus der Bedarfsfläche zu Übertragungsknoten, Zählern und Pumpstationen
- Gesamtnettozufluss in die Bedarfsfläche
Wenn ein AZNP-Knoten für eine Bedarfsfläche oder eine druckgesteuerte Fläche definiert wurde, können die Drücke an diesen Knoten aus Simulationsergebnissen und Echtzeitdaten angezeigt werden. In der Dropdown-Liste AZNP anzeigen können Sie zwischen den AZNP-Knoten einer Bedarfsfläche und einer druckgesteuerten Fläche wechseln.
Wenn Zielpunkte auf der Seite Zielpunkte generiert wurden, können die Drücke an den Zielpunktknoten aus den Simulationsergebnissen angezeigt werden.
Diagrammoptionen
Sie können die Diagrammeigenschaften bearbeiten und das Diagramm ausdrucken oder in die Zwischenablage kopieren. Klicken Sie dazu mit der rechten Maustaste auf das Diagramm, und wählen Sie im Kontextmenü eine Option aus:
- Diagramm drucken: Wählen Sie diese Option aus, um das Diagramm zu drucken.
- Diagramm kopieren: Wählen Sie diese Option aus, um das Diagramm in die Zwischenablage zu kopieren und in eine andere Anwendung einzufügen.
- Diagrammeigenschaften: Wählen Sie diese Option aus, um Diagrammeigenschaften wie Achsentitel und Trace-Farben zu bearbeiten.
