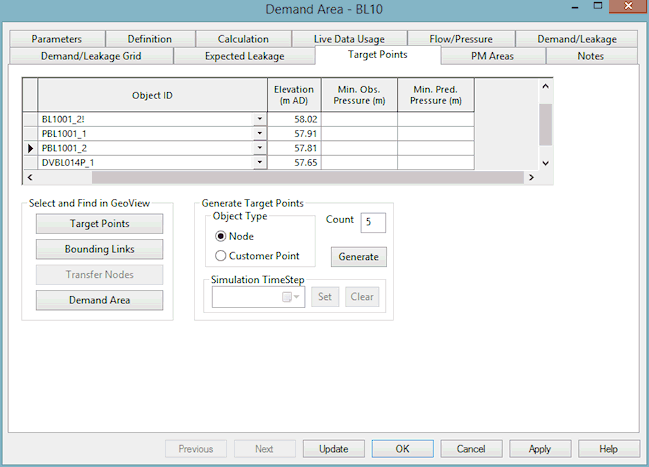

Auf der Seite Zielpunkte einer Bedarfsfläche können Sie eine Liste von Zielpunkten anzeigen und bearbeiten. Mit der Liste Zielpunkte können Knoten oder Kundenpunkte für die Überwachung des Servicelevels definiert werden. Diese Punkte können manuell ausgewählt oder basierend auf den Druckergebnissen oder Höhen aus Snapshots automatisch generiert werden.
Damit die Auswahl auf Ergebnissen basiert, müssen die Simulationsergebnisse auf dem Netz und der Steuerung basieren, die aktuell verwendet werden. Ziehen Sie die Ergebnisse in die Netz- und Steuerungsansicht, sodass sie dasselbe Fenster verwenden.
Weitere Informationen zu Bedarfsflächen finden Sie unter Bedarfsflächenanalyse.
Demo
Erstellen von Zielpunkten
So erstellen Sie automatisch eine Liste mit Zielpunkten
- Geben Sie eine Anzahl der zu erstellenden Punkte an.
- Wählen Sie den zu verwendenden Punkttyp aus: Kundenpunkt oder Knoten.
- Wenn im GeoPlan Simulationsergebnisse geöffnet sind, wählen Sie mithilfe der Schaltfläche Festlegen einen Simulationszeitschritt aus.
- Klicken Sie auf die Schaltfläche Generieren, um eine Liste mit Zielpunkten zu erstellen.
Ohne Simulationsergebnisse wird die Liste durch die Suche nach dem Knoten oder Kundenpunkt mit der höchsten Höhe generiert.
Wenn im GeoPlan Simulationsergebnisse geöffnet sind, wird die Liste durch die Suche nach dem Knoten/Kundenpunkt mit dem niedrigsten Druck bei dem vom Benutzer ausgewählten Zeitschritt generiert.
Manuelle Zielpunkterstellung
So definieren Sie automatisch eine Liste mit Zielpunkten
- Wählen Sie in der Dropdown-Liste im Zielpunktraster die Option Objekttyp aus.
- Wählen Sie in der Dropdown-Liste im Zielpunktraster die Option Objekt-ID aus.
- Klicken Sie auf Aktualisieren, um das Feld Höhe zu füllen. Die Spalten Min. beob. Druck und Min. vorauss. Druck werden ebenfalls berechnet, wenn Simulationsergebnisse und/oder Echtzeitdaten verfügbar sind.
