Opciones de ordenación mejoradas para informe de lista de materiales

El informe de la lista de materiales ahora ofrece una capacidad mejorada de ordenación por ETIQUETAS para aumentar el control sobre la organización del informe de lista de materiales. Además de las opciones existentes para los informes de esquema, de panel y automáticos, ahora puede ordenar el informe de la lista de materiales por ETIQUETAS.

La nueva opción de ordenación por ETIQUETAS permite agrupar y categorizar fácilmente la lista de materiales en función de etiquetas específicas asignadas a cada componente.

Además, las opciones de ordenación se han ampliado para incluir dos tipos de órdenes de clasificación:
Para ordenar una lista de materiales por etiquetas:
  1. Haga clic en la ficha Informespanel EsquemaInformes. Buscar
  2. En el cuadro de diálogo Informes del esquema, seleccione Lista de materiales en la lista de informes.
  3. En Lista de materiales, elija Proyecto o Dibujo activo.

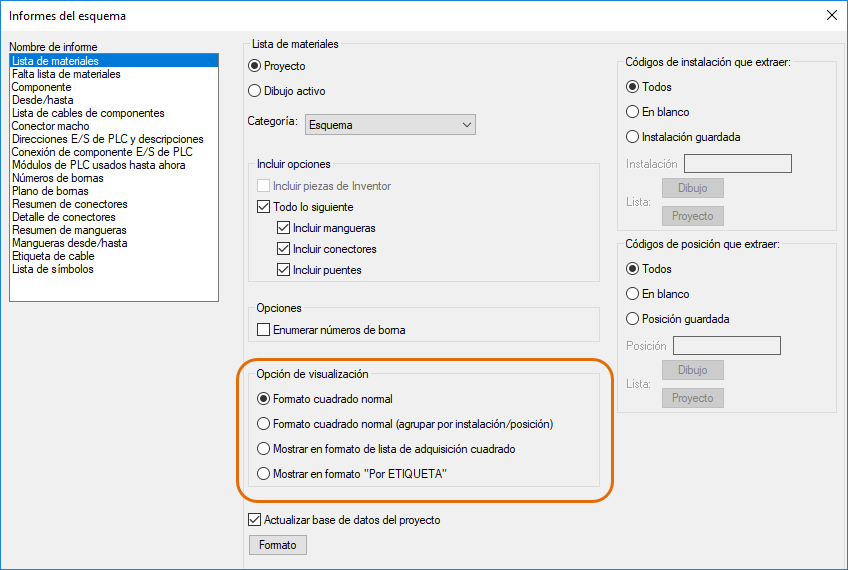

  4. Elija una de las siguientes opciones de visualización: Haga clic en Aceptar.
  5. En el cuadro de diálogo Seleccionar dibujos que procesar, seleccione los dibujos necesarios y haga clic en Proceso, o bien haga clic en Hacer todos para seleccionar todos los dibujos en un proyecto. Haga clic en Aceptar.

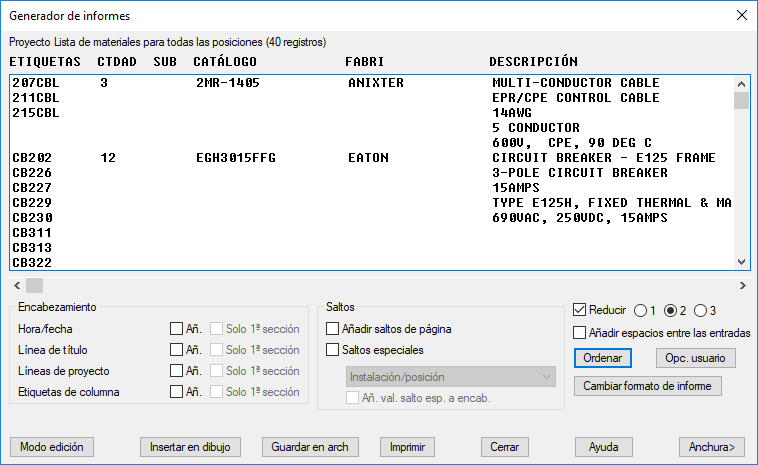

  6. En el cuadro de diálogo Generador de informes, haga clic en Ordenar.

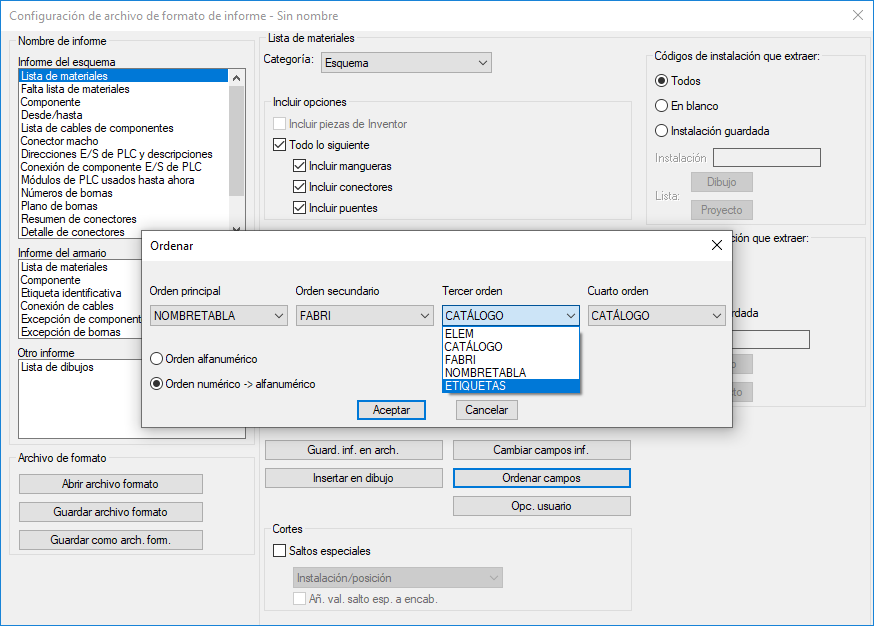

  7. En el cuadro de diálogo Ordenar, seleccione el orden de clasificación deseado para ETIQUETAS en las siguientes opciones: Primaria, Secundaria, Tercera o Cuarta.
  8. Especifique si desea ordenar en orden alfanumérico o numérico a alfanumérico. Haga clic en Aceptar.

    La lista de materiales se ordena según las opciones seleccionadas.

  9. Para insertar la tabla en un dibujo, haga clic en Insertar en dibujo.

    También puede hacer clic en Guardar en archivo para guardar la tabla en el formato de archivo necesario.

  10. Para guardar las opciones de ordenación seleccionadas como un archivo de formato .set , haga clic en Cambiar formato de informe.

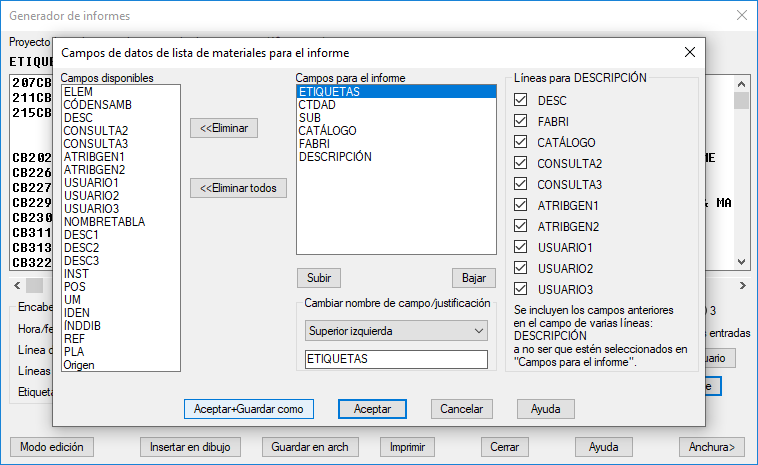

  11. En los campos de datos de la lista de materiales para el informe, haga los cambios necesarios, si los hay. Haga clic en Aceptar+Guardar como.

    Puede acceder al archivo .set en el cuadro de diálogo principal Informes del esquema o Informes del panel.

    Nota: El archivo .set creado con este cuadro de diálogo está destinado específicamente a los informes manuales de Esquema y Panel.
    Para informes automáticos, cree el archivo .set mediante el cuadro de diálogo Configuración del archivo de formato de informe.
Si utiliza archivos SET de versiones anteriores del Conjunto de herramientas AutoCAD Electrical y necesita un orden natural, realice las siguientes acciones:
  1. Abra el archivo de formato SET.
  2. En el cuadro de diálogo Ordenar, cambie la opción de ordenación a Numérico opción de ordenación alfanumérico.
  3. Guarde el archivo de formato SET.
