Antes, la edición de los atributos de usuario de número de cable de un bloque no activaba las actualizaciones automáticas de otros bloques de número de cable dentro de la misma red. Esta falta de sincronización a menudo generaba incoherencias y requería ajustes manuales que llevaban mucho tiempo.
En el Conjunto de herramientas AutoCAD Electrical 2025, cuando se hacen modificaciones en los atributos de usuario de un bloque de números de cable, los cambios se sincronizan automáticamente con todos los bloques de números de cable de la red que compartan el mismo número de cable en varios dibujos.
Para modificar los atributos de usuario de los números de cable y propagarlos a los bloques de número de cable de la red:
- Edite un bloque de número de cable en una red.
- Edite los atributos W01USER-W10USER. Haga clic en Aceptar.
- Si los atributos W01USER-W10USER se añadieron recientemente a la red o se editan con los mismos valores existentes, aparecerán los siguientes mensajes.

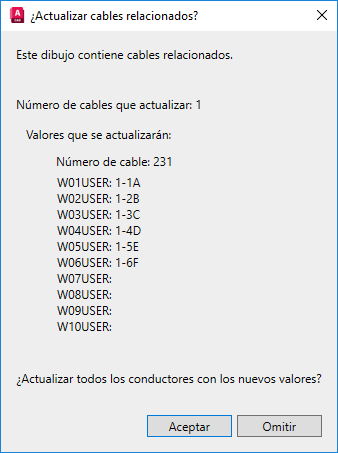

- Si los cables relacionados están presentes en el mismo dibujo, haga clic en Aceptar para actualizar los demás bloques de números de cable de la red que comparten el mismo número de cable. Haga clic en OMITIR si desea excluir los demás bloques de números de cable de la actualización en la red.

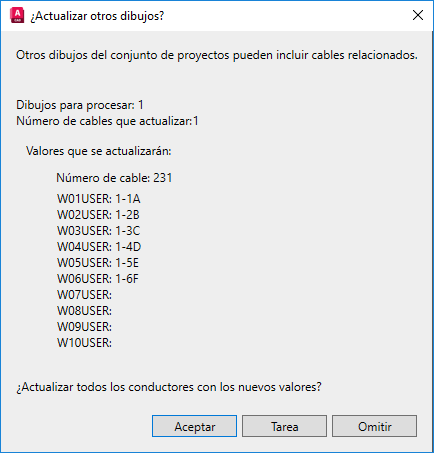

- Si los cables relacionados se encuentran en diferentes dibujos, haga clic en Aceptar para actualizar los demás bloques de números de cable que tengan el mismo número de cable en la red en todos los dibujos. Haga clic en TAREA para actualizar los mismos bloques de número de cable en otros dibujos, lo que permite realizar la actualización posteriormente. Haga clic en OMITIR si desea excluir los demás bloques de números de cable de la actualización en la red.
- Si los cables relacionados están presentes en el mismo dibujo, haga clic en Aceptar para actualizar los demás bloques de números de cable de la red que comparten el mismo número de cable. Haga clic en OMITIR si desea excluir los demás bloques de números de cable de la actualización en la red.

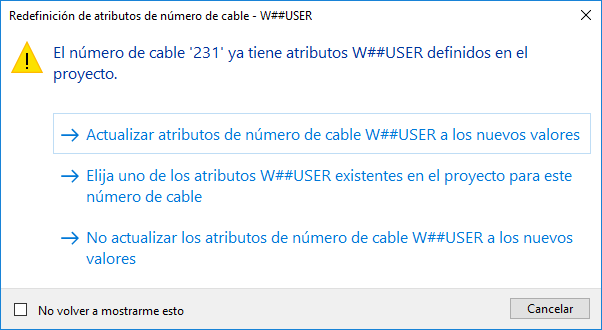

- Si los atributos W01USER-W10USER ya existen en una red, aparece el siguiente mensaje.
- Haga clic en "Actualizar atributos de número de cable W##USER a los nuevos valores" para actualizar inmediatamente los demás bloques de número de cable de la red que comparten el mismo número de cable con los nuevos valores de atributo.

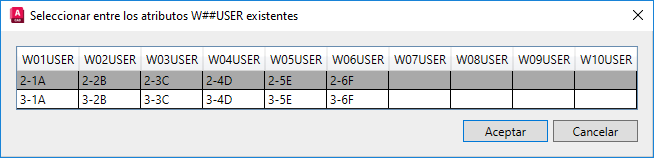

- Haga clic en "Elija uno de los atributos W##USER existentes en el proyecto para este número de cable" para mostrar una tabla con los atributos de usuario existentes que se pueden seleccionar para este número de cable.
- Haga clic en "No actualizar los atributos de número de cable W##USER a los nuevos valores" para excluir los demás bloques de número de cable de la red de la actualización.
Nota: La función de sincronización de atributos de usuario de número de cable solo se admite cuando se editan los segmentos de cable de origen/destino que ya tienen asignados números de cable. No se propaga a los números de cable que se crean al insertar una nueva flecha de destino.
