Tabla de símbolos de esquema

Cree una tabla de símbolos de esquema a partir de informes de esquema.

El informe de esquema muestra los símbolos utilizados en el proyecto junto con su descripción en una tabla. También puede navegar por un símbolo concreto que se utiliza en varias ubicaciones del proyecto.

También puede insertar la lista de símbolos en formato de tabla de texto.

Para crear una tabla de símbolos de esquema:

1. Haga clic en la ficha Informesgrupo EsquemaInformes. Buscar
2. En el cuadro de diálogo Informe de esquema, en Nombre de informe, seleccione Lista de símbolos.
3. Haga clic en Aceptar.
4. En el cuadro de diálogo Seleccionar dibujos que procesar, haga clic en Hacer todo.
   Nota: De este modo, se procesarán todos los dibujos del proyecto.
5. Haga clic en Aceptar.
6. En el cuadro de diálogo Generador de informes, haga clic en Insertar en dibujo para insertar la tabla en el dibujo.

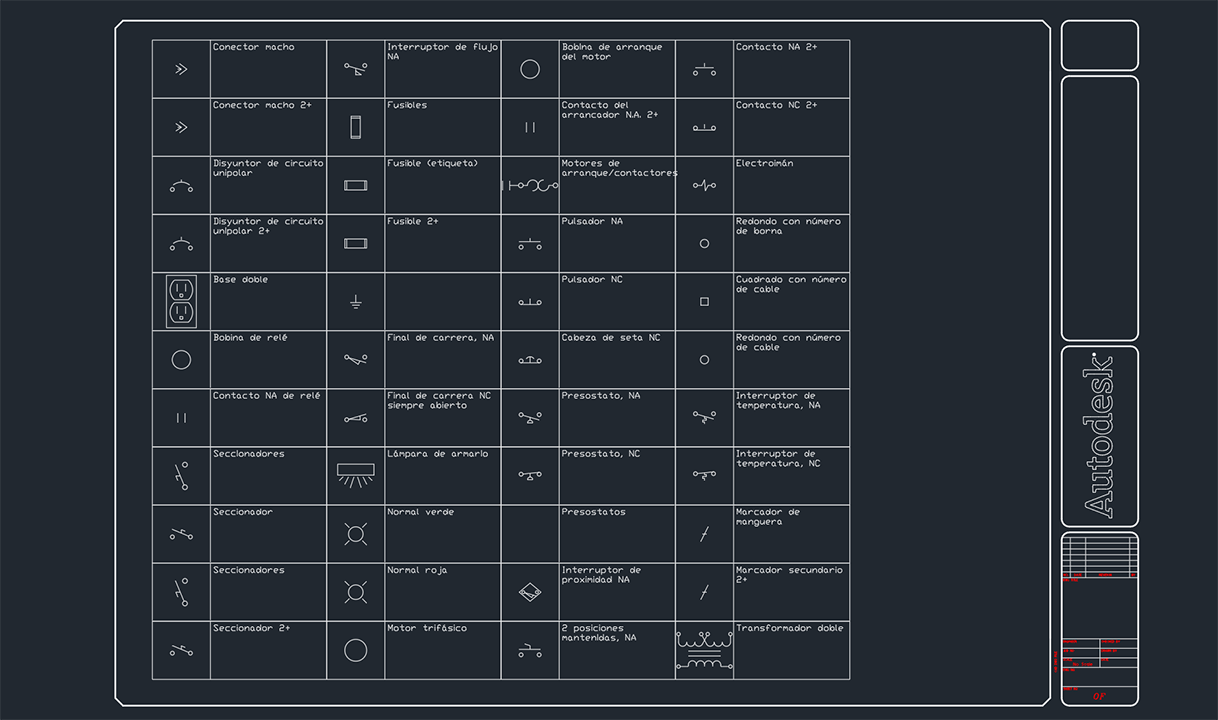

7. Para insertar la lista de símbolos en formato gráfico, realice las siguientes acciones:
   1. En el cuadro de diálogo Tabla gráfica de bloques de símbolos de esquema, especifique el número de símbolos para cada columna o factor de escala, si es necesario. Haga clic en Aceptar.
   2. En la solicitud, seleccione la ubicación de la primera celda de la tabla en el dibujo.

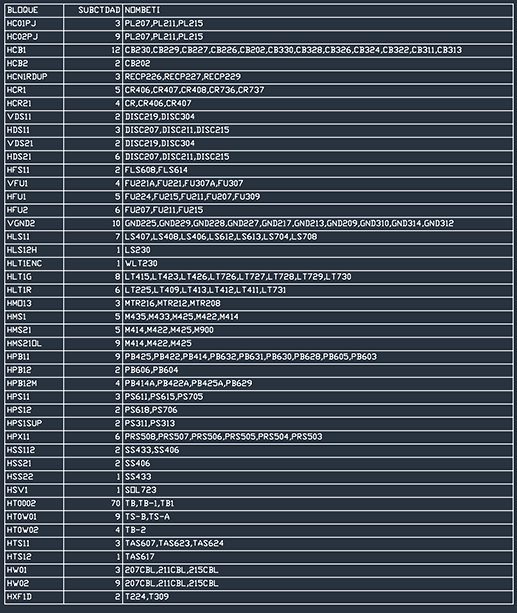

8. Para insertar la lista de símbolos en formato de tabla de texto, realice las siguientes acciones:
   1. En el cuadro de diálogo Tabla gráfica de bloques de símbolos esquemáticos, haga clic en Insertar como tabla de texto.
   2. En el cuadro de diálogo Configuración de generación de tablas, especifique los parámetros de la tabla, si es necesario. Haga clic en Aceptar.
