En la versión anterior, cuando se actualiza el tipo de cable conectado a las flechas de origen, el tipo de cable se sincroniza para todos los cables de destino de la red que comparten el mismo código de señal en varios dibujos. Si el dibujo de destino no contiene el nuevo tipo de cable, se crean automáticamente nuevas capas de cable junto con sus propiedades. Sin embargo, si la capa de cables ya existía en el dibujo de destino al sincronizarse, las propiedades modificadas de la capa de cables del origen no se propagan al destino.
Ahora, cuando se modifican las propiedades de capa de cable, como el color, el tamaño, el grosor de línea, el tipo de línea y los atributos de usuario de capa de cable, y el tipo de cable se actualiza en la flecha de origen, el proceso de sincronización se encarga de que todas las propiedades de capa de cable se sobrescriban en las capas de cable de destino del dibujo de origen.
- Haga clic en la
. Buscar

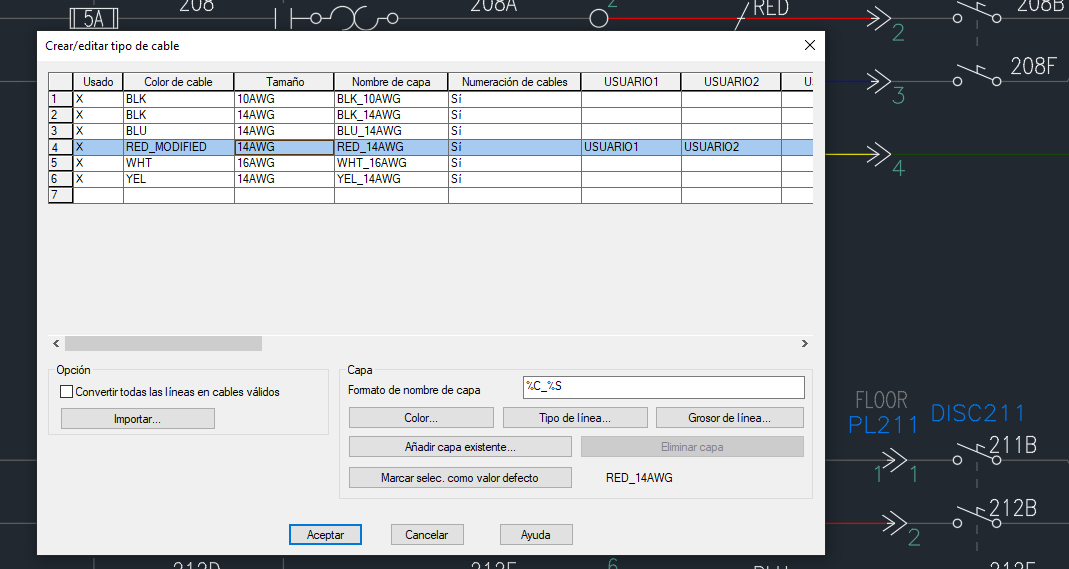

- Seleccione la capa de cable que desea modificar en el dibujo de origen.
- Especifique propiedades como el color, el tamaño, el grosor de línea, el tipo de línea o los atributos de usuario. Haga clic en Aceptar.

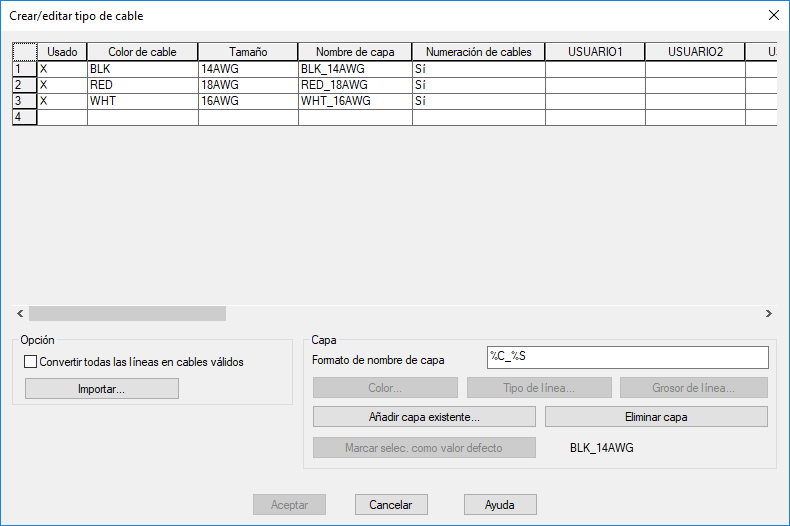

- Compruebe las propiedades de capa de cables en el dibujo de destino haciendo clic en la ficha Esquemapanel Editar cables/números de cableelemento desplegable Modificar tipo de cableCrear/editar tipo de cable. Buscar
- En el cuadro de diálogo Crear/editar tipo de cable, haga clic en Cancelar.

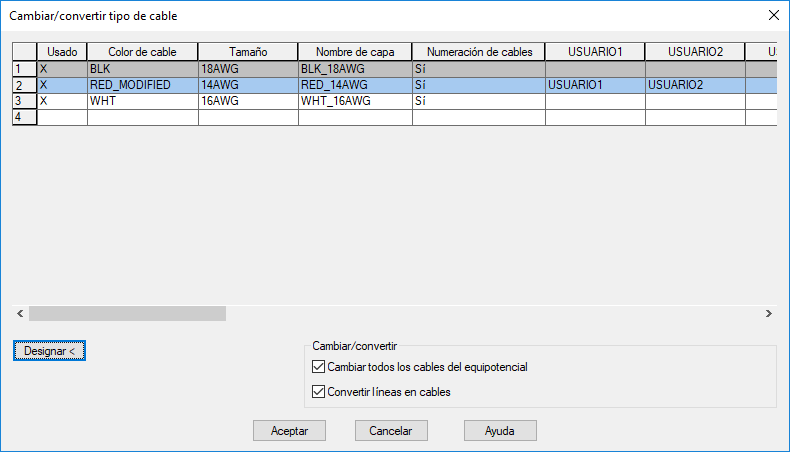

- Cambie el tipo de cable del segmento de cable de origen a un tipo diferente al de la capa de cable modificada.
- Ahora, cambie el segmento de cable de origen al tipo de capa de cable modificado. Haga clic en Aceptar y actualice los cables de destino.
La tabla de tipos de capa de cables del dibujo de destino se actualiza con las propiedades de capa de cables propagadas desde el dibujo de origen.
