Utilización de referencias a objetos con calcos subyacentes PDF

Utilice las referencias a objetos para dibujar o editar objetos relativos a una ubicación precisa.

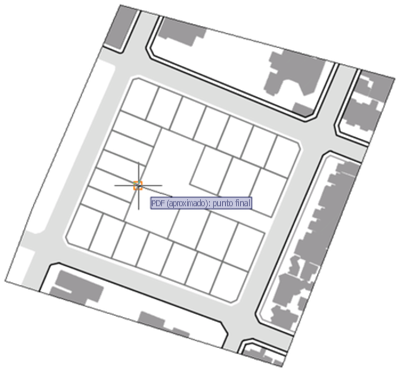

Las referencias a objetos con calco subyacente PDF son similares a las referencias a objetos normales, excepto por el hecho de que se pueden activar y desactivar de forma separada de las referencias a objetos normales y solo se aplican a los objetos del archivo enlazado.

La referencia a objetos de calco subyacente de PDF es similar a la referencia a objetos de geometría de dibujo. Sin embargo, puede que la referencia a objetos no tenga el comportamiento esperado. Esto depende de cómo se creó el archivo PDF. Por ejemplo, si el archivo PDF se creó a partir de planos arquitectónicos escaneados, el archivo PDF será una imagen ráster y no una imagen basada en vectores. Por tanto, la referencia a objetos no funcionará. Además, puede que la geometría de los archivos PDF creados en un programa diferente a AutoCAD for MAC contengan puntos de referencia no estándar, como por ejemplo círculos sin centros. Utilice las variables de sistema PDFOSNAP y UOSNAP para activar y desactivar la referencia a objetos.

También es posible activar y desactivar la referencia a objetos desde un menú contextual. Seleccione un calco subyacente y haga clic en él con el botón derecho para ver la opción de menú de referencia a objetos.
