Muestra los símbolos de características geométricas del emplazamiento, la orientación, la forma, el perfil y el recorrido.
TOLERANCIA (comando)
Conjuntos de herramientas: ficha Dibujo > grupo Cota > Tolerancia
: haga clic en un cuadro de texto de tipo Sím.
Resumen

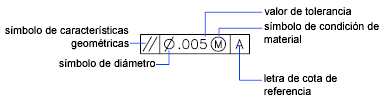

El símbolo se inserta en el cuadro de texto Sím. del cuadro de diálogo Tolerancia geométrica. En la tabla siguiente, se describen los símbolos.
|
Símbolos de características geométricas |
||
|---|---|---|
|
Símbolo |
Característica |
Tipo |
|
|
Posición |
Ubicación |
|
|
Concentricidad o coaxialidad |
Ubicación |
|
|
Simetría |
Ubicación |
|
|
Paralelismo |
Orientación |
|
|
Perpendicularidad |
Orientación |
|
|
Angularidad |
Orientación |
|
|
Cilindricidad |
Forma |
|
|
Lisura |
Forma |
|
|
Circularidad o redondez |
Forma |
|
|
Rectitud |
Forma |
|
|
Perfil de una superficie |
Perfil |
|
|
Perfil de una línea |
Perfil |
|
|
Recorrido circular |
Recorrido |
|
|
Recorrido total |
Recorrido |
