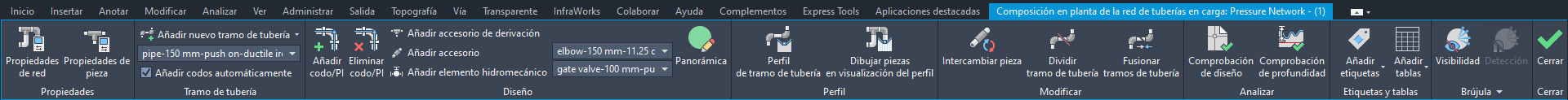

Utilice la cinta de opciones Composición en planta de la red de tuberías en carga para crear y editar redes de tuberías en carga en vista en planta.
Para acceder a la cinta de opciones Composición en planta de la red de tuberías en carga, efectúe una de las acciones siguientes:
- En la ficha Inicio, haga clic en el panel Crear diseño
Red de tuberías Herramientas de creación de redes de tuberías en carga Buscar. Al ejecutar este comando, se le indica que proporcione información en el cuadro de diálogo Crear red de tuberías en carga. Tras hacer clic en Aceptar en dicho cuadro de diálogo, aparece la cinta de opciones Composición en planta de la red de tuberías en carga.
- Seleccione una red de tuberías en carga. Se muestra la ficha de la cinta de opciones contextual Redes de tuberías en carga. En el panel Modificar, haga clic en Editar red Herramientas de composición en planta Buscar.
Los comandos siguientes están disponibles en el panel Propiedades:
- Propiedades de red: edita las propiedades de una red de tuberías en carga.
- Propiedades de la pieza: edita las propiedades de una tubería en carga, un accesorio o un elemento hidromecánico seleccionados.
Los comandos siguientes están disponibles en el panel Tramo de tubería:
- Añadir nuevo tramo de tubería: crea nuevos tramos de tubería a partir de bocetos, objetos o piezas de redes de tuberías en carga. Seleccione el tamaño y el material de las tuberías en carga para insertar en la lista Seleccionar un tamaño y material que aparece debajo del comando.
- Añadir codos automáticamente: incluye accesorios de codo en los cambios de orientación.
Los comandos siguientes están disponibles en el panel Composición:
- Añadir y eliminar codos/PI: ajusta el tramo de tubería mediante la modificación de codos en vértices.
- Añadir accesorio de derivación: añade un accesorio de derivación en una intersección de tramos de tubería.
- Añadir accesorio: añade un accesorio a una red de tuberías en planta en vista en planta. En la lista desplegable, seleccione el tipo, el tamaño y el material de la pieza que se va a añadir.
- Añadir elemento hidromecánico: añade un elemento hidromecánico a una red de tuberías en carga en vista en planta. En la lista desplegable, seleccione el tipo, el tamaño y el material de la pieza que se va a añadir.
- Panorámica: abre la panorámica de la red de tuberías en carga. En ella puede ver y editar propiedades de redes de tuberías en carga.
Los comandos siguientes están disponibles en el panel Perfil:
- Perfil de tramo de tubería: añade visualizaciones del perfil para los tramos de tubería en el dibujo.
- Dibujar piezas en visualización del perfil: añade piezas de red de tuberías en carga a un tramo de tubería existente en la visualización del perfil.
Los comandos siguientes están disponibles en el panel Modificar:
- Intercambiar piezas: cambia el tipo, la familia o el tamaño de las piezas seleccionadas en una red de tuberías en carga.
- Dividir tramo de tubería: divide un tramo de tubería en carga en dos tramos de tubería en un punto seleccionado. Los tramos de tubería están conectados y se encuentran en la misma red que el tramo de tubería original.
- Fusionar tramos de tubería: fusione dos tramos de tubería independientes conectados en un único tramo de tubería.
- Fusionar redes de tuberías en carga: fusione una red de tuberías en carga en otra.
Los comandos siguientes están disponibles en el panel Analizar:
- Comprobaciones de diseño: comprueba en una red de tuberías en carga la desviación, el diámetro, las conexiones abiertas y el radio de curvatura.
- Comprobación de profundidad: comprueba que una red de tuberías en carga se encuentra dentro de las profundidades mínima y máxima permitidas.
Los comandos siguientes están disponibles en el panel Etiquetas y tablas:
- Añadir etiquetas: crea y aplica etiquetas a las piezas de una red de tuberías en carga.
- Añadir tablas: añade tablas dinámicas de redes de tuberías en carga con información sobre tuberías, accesorios o elementos hidromecánicos.
Los comandos siguientes están disponibles en el panel Brújula:
- Visibilidad: controla la visualización de la brújula al componer tramos de tubería en una red de tuberías en carga.
- Detección: fuerza el ajuste de la siguiente tubería en un tramo de tubería a los incrementos de codo de la brújula disponibles.
