Configuración de arnés (cuadro de diálogo)

Define la configuración de creación por defecto de segmentos, conductores, cables, cables planos y empalmes en los dibujos de ensamblaje de arnés y de tabla de clavos, y localiza el archivo de biblioteca de conductor.

Acceso:

Active el ensamblaje de arnés, pulse el arnés con el botón derecho del ratón y, en el menú contextual, seleccione Configuración de arnés.

Ficha General

Redondeo por exceso de longitud ajustada	Establece el incremento del redondeo por exceso que se aplicará a las longitudes ajustadas de conductores, cables, cables planos y segmentos. Los valores varían según las unidades actuales y la precisión decimal del ensamblaje de arnés. Pulse la flecha para seleccionar un valor de la lista. Aplicar redondeo a segmentos individuales y longitudes de conductor expuestas determina la longitud ajustada del conductor enrutado y cómo se acotan las entidades de arnés. Permite a la configuración ajustar las discrepancias entre los valores de longitud ajustada de conductores de la tabla de clavos y del ensamblaje de arnés y controlar cómo se acotan las entidades de arnés. Cuando se activa esta casilla de verificación, se redondean las longitudes de los conductores, los cables y los segmentos. Solo es posible redondear las longitudes del segmento utilizando esta casilla. Nota: El valor de redondeo se restaura en cero cada vez que cambian las unidades de medida del ensamblaje de arnés.
Aplazar actualizaciones	Por defecto, los ensamblajes de arnés se actualizan automáticamente cuando se realizan cambios en el ensamblaje padre. Por ejemplo, si arrastra un conector de ensamblaje en la ventana gráfica, el ensamblaje de arnés se actualizar para reflejar el nuevo diseño. A medida que los ensamblajes se van haciendo más grandes, esta actualización consume muchos recursos. Para ahorrar tiempo de cálculo, puede aplazar las actualizaciones automáticas de los ensamblajes de arnés seleccionados. También se puede optar por aplazar únicamente las actualizaciones que afecten a los cálculos de longitud de conductor de la lista de materiales. Todas las actualizaciones para este arnés. Seleccione esta opción para aplazar todas las actualizaciones del ensamblaje de arnés activo. Todos los objetos del arnés se marcan con el icono Actualización aplazada y permanecen estáticos hasta que se desactiva. Actualizaciones de longitud en lista de materiales para este arnés. Seleccione esta opción para aplazar actualizaciones automáticas de longitud en la lista de materiales del ensamblaje de arnés activo. Las longitudes de la lista de materiales son cero hasta que se desactiva la opción. Si selecciona Todas las actualizaciones, esta opción no está disponible. Otros arneses... Seleccione esta opción para acceder a los modos de aplazamiento de actualizaciones de otros arneses. Abre el cuadro de diálogo Aplazar otras actualizaciones de arnés. Nota: Los ensamblajes de arnés con actualizaciones de longitud aplazadas se marcan con el icono Actualización aplazada en el navegador. La lista de materiales muestra longitud cero para elementos del ensamblaje con la opción de aplazamiento de actualizaciones de longitud desactivada.
Comprobación del radio de plegado activo	Comprueba automáticamente todos los segmentos y los conductores enrutados, los conductores que no están enrutados y los conductores de cable con puntos de conductor para determinadas operaciones. Las comprobaciones activas se realizan cuando se realiza o anula el enrutamiento de conductores o cables, cuando se efectúan cambios en un segmento, conductor o conductor de cable, o cuando se crean segmentos (si se establece un multiplicador).
Usar superficies para todos los segmentos y conductores	Crea conductores y segmentos como una superficie más que como un sólido y cambia todos los conductores y segmentos existentes de sólidos a superficies. Modela utilizando utiliza superficies para tiempos de procesamiento más rápidos durante la creación y la edición. Utiliza sólidos para conseguir una representación visual más realista del segmento.

Ficha Conductores/Cables

Establece los parámetros que determinan cómo se crean los conductores y los cables. Los conductores y cables creados con curvatura natural se muestran en una forma más natural que se curva a medida que los conductores y los cables se acercan a los pasadores de conector. Si se incluye esta curva natural la longitud del cable plano es más realista. Los conductores y cables creados sin tangencia se muestran como líneas rectas que van de punto a punto.

Longitud ajustada	Establece si se ajusta la longitud del conductor o cable según la cantidad de conductor empleada más allá del punto en el que el conductor entra en el conector. Calcular usando longitud insertada en: define los elementos que se utilizan en el cálculo. Si no activa ninguna de las casillas, no se realizará el ajuste para longitud insertada aunque exista una propiedad de longitud insertada en una pieza, pasador o empalme. La propiedad Longitud insertada o Longitud insertada 2 añadida a un pasador, pieza o empalme se utiliza cuando una o ambas de estas casillas están seleccionadas.
Visualización por defecto	Define las características de visualización para crear todos los conductores y cables. La visualización de eje define una visualización para el eje que implica que solo son visibles los bocetos. La visualización modelizada define una visualización para el eje que implica que solo son visibles los barridos. Aspecto desde telar establece si los conductores y los cables se visualizan utilizando el aspecto de conductor o de cable, o el del telar.

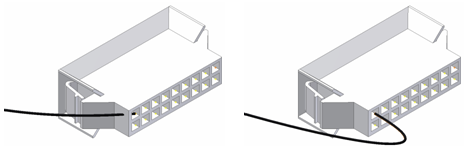

Curvatura natural	Sin curvatura natural: crea conductores y cables que no son tangentes a la dirección hacia fuera asignada al conector asociado. Los conductores y cables creados sin tangencia se muestran como líneas rectas que van de punto a punto. La opción Con curvatura natural crea conductores y cables tangentes a la dirección hacia fuera asignada al conector asociado. Los conductores y cables creados con tangencia se muestran de una forma más natural que se curva cuando dichos conductores y cables se aproximan a los pasadores del conector. Si se incluye esta curva natural la longitud del cable plano es más realista.
Relajado global	Establece la longitud adicional que se añade a conductores y cables en el ensamblaje de arnés. El valor es un porcentaje de 0 a 100 de la longitud de conductor existente.
	Heredar puntos de segmento al suprimir segmento define si los puntos de un segmentos suprimido permanecen en los conductores o conductores de cables que estaban enrutados a través de él, manteniendo de este modo la forma del segmento en dichos conductores o conductores de cable una vez eliminado el segmento.

Ficha Empalmes

Desfase

Establece la distancia para desfasar puntos de trabajo de empalme desde una cara seleccionada durante la edición.

Ficha Segmentos

Establece los parámetros que determinan cómo se crean los segmentos.

Diámetro	Establece o muestra el diámetro del segmento por defecto. Si se establece un diámetro fijo, se utilizará el diámetro por defecto antes de que los conductores se enruten a través del segmento. Calcular tamaño desde conductores establece que el diámetro se actualice automáticamente según los conductores enrutados.
Mostrar	Define la visualización para segmentos recién creados. Este es el ajuste inicial o por defecto utilizado en la creación de un segmento. Define una visualización para el eje que implica que solo son visibles los bocetos. Define una visualización modelizada que implica que solo son visibles los barridos.
Desfase	Establece la distancia para desfasar puntos de trabajo de segmento desde una cara seleccionada durante la creación y edición de segmentos.
Radio de plegado	Diámetro x establece o muestra el multiplicador del radio de plegado por defecto que solo se utilizará al crear segmentos. El multiplicador del diámetro de segmento determina el radio de plegado mínimo para el conjunto de conductores. Calcular desde conductores aplica el multiplicador del radio de plegado al diámetro calculado.
Aspecto	Define o muestra el aspecto de visualización del segmento por defecto para los nuevos segmentos. Este parámetro no afecta a los segmentos existentes. Desde telar establece si los segmentos se visualizan utilizando el aspecto del segmento o el del telar.

Ficha Cable plano

Establece los parámetros que determinan cómo se crean los cables planos.

Longitud ajustada	Establece si se ajusta la longitud del cable plano según la cantidad de cable plano empleada más allá del punto en el que el cable entra en el conector. Calcular usando longitud insertada en: define los elementos que se utilizan en el cálculo. Si no activa ninguna de las casillas, no se realizará el ajuste para longitud insertada aunque exista una propiedad de longitud insertada en una pieza o pasador. La propiedad Longitud insertada añadida a un pasador o pieza se utiliza cuando una o ambas de estas casillas están seleccionadas.
Visualización por defecto	Define la visualización para crear todos los cables planos. Define una visualización para el eje que implica que solo son visibles los bocetos. Define una visualización modelizada que implica que solo son visibles los barridos.
Desfase	Establece la distancia para desfasar puntos de trabajo de cable plano desde una cara seleccionada.
Relajado global	Establece la longitud adicional que se añade a cables planos en el ensamblaje de arnés. El valor es un porcentaje de la longitud del cable plano existente en un rango de 0 a 100.

Ficha Ubicaciones de archivo

Biblioteca de Cable y arnés	Establece la ubicación del archivo de Biblioteca de Cable y arnés que se utilizará para un ensamblaje de arnés seleccionado. Por defecto, el archivo se llama Cable&HarnessDefaultLibrary.iwl y se encuentra en: Sistemas operativos Microsoft Windows 7 y Windows 8: Usuarios\Acceso público\Documentos\Autodesk\Inventor [versión]\Design Data\Cable & Harness. Desactive la casilla de verificación Usar la ubicación de Datos de diseño (Estilos, etc.) del proyecto para introducir una ruta o un nombre de biblioteca nuevos. Utilice el comando Examinar para acceder a una nueva ubicación.
Usar la ubicación de Datos de diseño (Estilos, etc. ) del proyecto	Establece si se va a utilizar la ubicación por defecto definida para el proyecto en ArchivoOpciones, ficha Archivo. Todos los archivos existentes mantienen la ubicación actual de la biblioteca.
Actualizar	Actualiza el archivo de Biblioteca de Cable y arnés si se han realizado cambios que requieren una actualización.

Ficha Tabla de clavos

Visualización por defecto	Establece que los conductores y segmentos de la tabla de clavos se muestren como líneas finas o con su diámetro real para creación inicial. Línea fina Diámetro real
Conductores de cable
Tipo	Convergencia de salida distribuye equitativamente los conductores de cable sobre el punto final del segmento tomando como base el ángulo especificado. Dirección En sentido horario: ordena los conductores de modo que los nombres de pasadores se muestren en orden ascendente en el sentido de las agujas del reloj. En sentido no horario: ordena los conductores de modo que los nombres de pasadores se muestren en orden ascendente en sentido contrario a las agujas del reloj. Ángulo el ángulo total en el que se distribuyen todos los cables. El ángulo entre los conductores de cable se calcula en función del número de conductores de cable y el ángulo introducido.
Tipo	Convergencia de entrada contrae los cabos de conductor unos encima de otros para formar una entidad que sale del punto final del segmento. Aspecto Visualizar como segmento: muestra los conductores contraídos utilizando el aspecto y el diámetro del segmento y la longitud del conductor más largo. Visualizar como conductor más largo: muestra los conductores contraídos utilizando el aspecto, el diámetro y la longitud del conductor más largo.
