Dado que la geometría y los atributos se almacenan en ubicaciones distintas, una clase de elemento de geometría como, por ejemplo, un punto, puede hacer referencia a varias clases de elemento de atributo, como una boca de alcantarilla, una tapa o un accesorio de tubería. En los elementos de línea, esto permite dos métodos de división de líneas distintos: la división suave y la división dura.

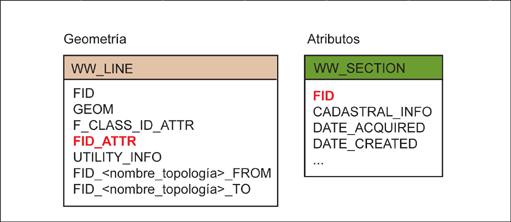

Modelo de datos de aguas residuales: relación entre la clase de elemento de sección y de línea
Mediante un flujo de trabajo, se puede decidir si la línea tendrá una división suave o una división dura, y determinar cómo tratará el sistema los datos de atributo de los dos elementos resultantes.
|
División |
Descripción |
|
División suave |
Una división suave divide la línea en dos elementos independientes, cada uno con su propia geometría (WW_LINE), pero con los mismos datos de atributos (WW_SECTION). Utilice la división suave para los elementos de punto de menor importancia y si los atributos de la sección no cambian. |
|
División dura |
Una división dura divide la línea en dos elementos independientes, cada uno con su propia geometría (WW_LINE) y datos de atributos (WW_SECTION). En una división dura, los datos de atributos no se comparten. Utilice la división dura para elementos de mayor importancia o si los atributos de la sección cambian, por ejemplo, el diámetro, el material o el modelo. |

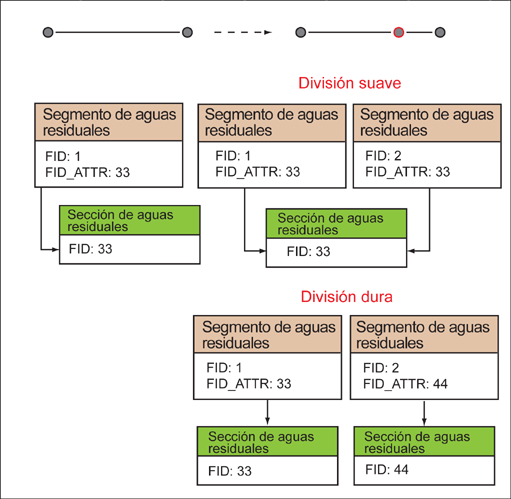

Modelo de datos de aguas residuales: división suave y dura
Para obtener más información, consulte Topologías de aguas residuales.
