Para configurar los simuladores para la máquina CNC de doble columna

Configure los simuladores de inspección.

EnPowerInspect, la pestaña de Simular el programa permite simular la secuencia de inspección y localizar problemas en la trayectoria de la sonda antes de ejecutarla en un dispositivo de medición controlado por CNC/DCC. Al crear las inspecciones para máquinas CNC de doble columna, la pestaña contiene un simulador independiente para cada columna. Utilice el cuadro de diálogo de Configuración del simulador dual para seleccionar el simulador con el que se examina cada columna de la máquina.

1. Haga clic en la pestaña de Herramientas > Simulador > Doble columna > Configuración del simulador.

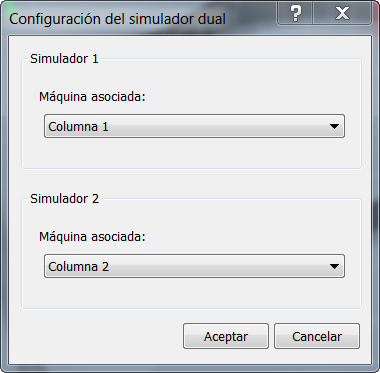

   Se abre el cuadro de diálogo de Configuración del simulador dual.



2. En la lista de Máquina asociada del simulador 1, seleccione el nombre de la columna que se desea visualizar como simulador 1.
3. En la lista de Máquina asociada del simulador 2, seleccione el nombre de la columna que se desea visualizar como simulador 2.
4. Haga clic en el botón de Aceptar para guardar los cambios y cerrar el cuadro de diálogo.
5. Haga clic en la pestaña de Herramientas > Conexión > Adjuntar para conectar ambas columnas al dispositivo de medición.
6. Seleccione la pestaña de Máquina.
7. En la lista de Máquina, seleccione la entrada de Columna 1.
8. En las secciones de Cabezal de la sonda, Herramienta sonda y Ángulos cabezal sonda, configure los ensamblajes de sonda de la columna.
9. Si los nombres asignados a los conjuntos no coinciden con la configuración de las herramientas del servidor I++, haga clic en el botón de para conectar las herramientas de simulación con las herramientas I++.
10. En la lista de Máquina, seleccione la entrada de Columna 2 y repita los pasos 8-10.
