Calibre la punta de sonda usando solo un punto de calibración.
En lugar de calcular el desfase del cabezal de la sonda, el desfase de la herramienta sonda y el diámetro de la sonda usando varios puntos en la esfera de calibración, la calibración simple emplea los desfases nominales del cabezal de la sonda y el diámetro de la sonda, así como un punto de calibración para calcular el desfase de la herramienta sonda. Esto permite cambiar rápidamente el ensamblaje de la sonda y ajustar la orientación de la sonda durante la medición.
Nota: La opción de Calibración simple solo está disponible cuando se crean inspecciones para máquinas CNC o MMC manuales.
- En la pestaña de Máquina, haga clic en el botón de Calibrar

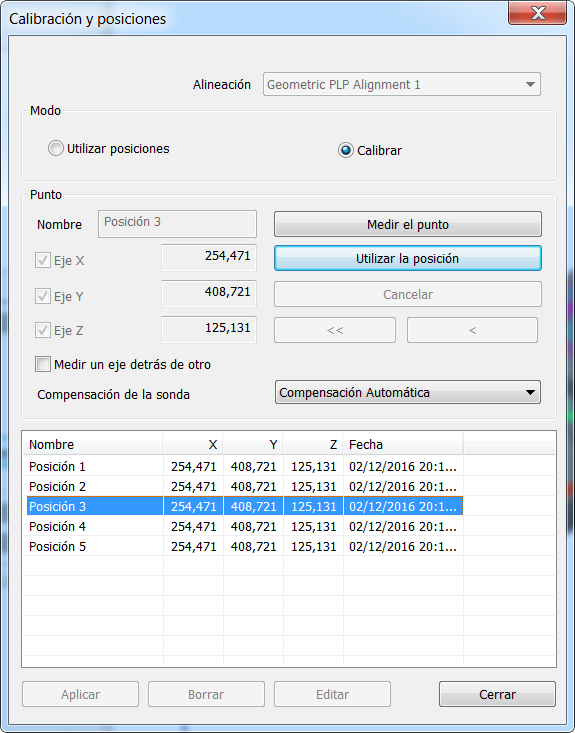

. Se muestra el cuadro de diálogo Calibración y Posiciones.
- Seleccionar la opción Calibrar.
- Oriente la sonda.
- En la lista de posición, seleccione la posición con la que va a calibrar la sonda.
- Desplace la punta de la sonda hasta la posición seleccionada y haga clic en el botón de Utilizar la posición. También puede hacer clic en el botón de Medir el punto y sondear la posición.
Nota: Para capturar por separado las coordenadas de cada eje, active la casilla de Medir un eje detrás de otro y sondee los ejes por turnos.
- Haga clic en Cerrar. Ahora puede inspeccionar la pieza utilizando la orientación de la sonda seleccionada.
