Área de Nominales de las Coordenadas

El área de Nominal de coordenada permite configurar los nominales del Vector normal del elemento. PowerInspect puede incluir en el informe la diferencia entre los valores nominales y los medidos. Utilice los siguientes atributos:

Tipo de coordenada — Seleccione una entrada de la lista para configurar el formato nominal. Seleccione la opción de:

• Cartesiano para introducir los nominales en formato IJK.
• Ángulos visibles para introducir los nominales en formato de grados ABC.
• Esférico para introducir los nominales como acimut (A) y elevación (E).
Consejo: Para configurar las extensiones máximas y mínimas de un elemento, haga clic en el botón de para abrir el cuadro de diálogo de Configuración de los límites de la entidad.

Nominales — Introduzca los nominales de la figura en los campos de Nominal.

Nota: Por defecto, no se pueden introducir los nominales de los elementos creados sin modelo CAD. Para configurar los nominales manualmente, active la casilla de Usar nominales.

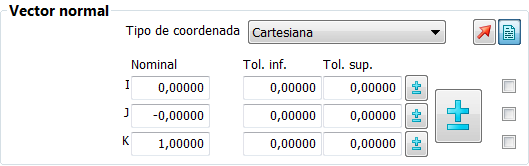

Por ejemplo, en el Vector normal, el nominal se introduce con valores de tipo IJK:

Para cargar los nominales del elemento, haga clic en el botón de y seleccione:

• Desde entidades CAD para cargar los nominales del modelo CAD.
• Desde la medición activa para cargar los nominales de la Medición actual.

Nota: Si se ha modificado alguna propiedad, haga clic en el botón de Aplicar para guardar los cambios antes de actualizar los valores nominales.

Rango de tolerancia — Haga clic en los botones de para asignar un rango de tolerancia al elemento.

Incluir en el informe — Utilice las casillas que hay a la derecha de los valores nominales para seleccionar la información que aparece en el informe y las etiquetas de la vista CAD. En el ejemplo de arriba, no se ha incluido ninguno de los valores IJK en el informe o las etiquetas.

También se puede hacer clic en el botón de para ocultar todos los valores nominales. El botón se transforma en . Vuelva a hacer clic en el botón para recuperar los nominales.

Invertir la dirección — Para invertir la dirección del vector, haga clic en el botón de . El botón se transforma en . Vuelva a hacer clic en el botón para recuperar la dirección original.

Usar nominales — Active esta casilla para introducir o modificar los nominales del elemento y para comparar las mediciones del elemento con los valores nominales. Cuando se realizan las mediciones, se muestra un indicador de dentro o fuera de tolerancia en el icono del elemento en la secuencia de inspección. Por otra parte, el borde de la etiqueta del elemento se muestra en color para indicar si las mediciones están dentro de tolerancia, mientras que los valores de tolerancia, nominal, desviación y error se calculan cuando el elemento se incluye en un informe. Desactive esta casilla para anular las comparaciones con los nominales del elemento. Los campos de Nominal dejan de estar disponibles, no se visualizan indicadores de tolerancia y los valores de tolerancia, nominal, desviación y error no se incluyen en el informe.

Desactive esta casilla para anular las comparaciones con los nominales del elemento. Los campos de Nominal dejan de estar disponibles, no se visualizan indicadores de tolerancia y los valores de tolerancia, nominal, desviación y error no se incluyen en el informe.
