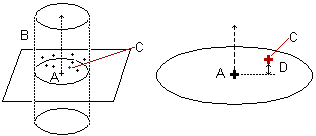

Cuando se sondea un punto único, PowerInspect calcula una zona de captación (B) alrededor del vector del punto nominal (A). El punto medido (C) más próximo al nominal se compensa con la sonda y se proyecta a lo largo del vector; el elemento indica la distancia de 2D (D) que hay entre los puntos medidos y nominales a lo largo del vector de compensación de la sonda.
Nota: Puede medir los elementos de punto único sondeado al sondear únicamente cuando se inspeccione la pieza en una máquina CNC o manual.
Para sondear un punto único:
- En la secuencia de inspección, haga clic con el botón derecho del ratón en el punto único y seleccione la entrada de Ejecutar el elemento del menú contextual.
PowerInspect muestra la vista CAD en modo de pantalla completa con el punto nominal mostrado como objetivo
. También se muestra el cuadro de diálogo Sondeo de figura en el que se muestran los datos siguientes:
- Valores reales de la ubicación de un punto sondeado
- Distancia al punto objetivo
- Distancia al plano objetivo
- Distancia en el plano
- En el cuadro de diálogo de Sondeo de figura, haga clic en el botón de Parámetros
. Se muestra el cuadro de diálogo Parámetros de Medición.
- En el cuadro de diálogo de Parámetros de medición, seleccione la pestaña de Punto único guiado y configure los atributos:
- Para registrar el punto con un toque, desactive la casilla de Registrar todos los puntos en la zona de captación. El punto tiene que estar dentro de la zona de captación.
- Para utilizar como medido el punto que haya más cerca del nominal, pero registrar todos los puntos capturados dentro de la zona de captación, active la casilla de Registrar todos los puntos de la zona de captación. Los puntos se presentan en la pestaña de Info. También puede ver los puntos en el cuadro de diálogo de Sondeo de figura haciendo clic en
.
- Para modificar el tamaño de la zona de captación, introduzca un valor nuevo en el campo de Radio de la zona de captación.
- Para detener los puntos de grabación en cuanto tome un punto dentro de una distancia especificada del nominal, seleccione la casilla Detener el registro cuando la distancia entre el punto de entrada y el eje objetivo sea menor que y especifique la distancia.
- Para tomar varios puntos, anule la selección de la casilla Detener el registro cuando la distancia entre el punto de entrada y el eje objetivo sea menor que.
- Haga clic en el botón de Aceptar para guardar los cambios y cerrar el cuadro de diálogo de Parámetros de medición.
- Sondee el punto. Si su dispositivo de medición es compatible con el seguimiento, PowerInspect muestra la posición actual de la sonda en la vista CAD. También puede visualizar la posición de la sonda mediante el cuadro de diálogo de Coordenadas.
- Configure el cuadro de diálogo Sondeo de figura para ver los nominales de CAD del destino, cualquier desvío de los nominales y los valores de error relacionados con tolerancias especificadas.
- Utilice las opciones del cuadro de diálogo Sondeo de figura para configurar el tratamiento del punto. Haga clic en:
para guardar el punto.
para repetir el punto.
para cancelar el punto.
- Si lo desea, en caso de estar ejecutando un grupo geométrico en el que haya más de un elemento Punto único sondeado, haga clic en:
para aceptar el elemento actual y pasar al siguiente,
para ir al elemento anterior y sondearlo de nuevo.
