En el modo doble columna, los elementos asociadas a cada columna se muestran en distintas secciones de la pestaña Ejecutar Programa. Esto permite controlar qué columnas se están ejecutando, para ver el progreso de la inspección en cada columna cuando se estén ejecutando simultáneamente, y para especificar los distintos rangos para cada conjunto de elementos. Por defecto, la vista CAD también muestra los movimientos previstos de cada columna para que se pueda comprobar las posiciones relativas y evitar las posibles colisiones.
Para ejecutar la secuencia de inspección:
- Haga clic en la pestaña de Ejecutar, y seleccione la pestaña de Simular el programa. En la lista de Máquina, seleccione el simulador que va a visualizar en la vista CAD.
- Seleccionar la pestaña Ejecutar Programa. La pestaña visualiza los elementos de la inspección asociados a cada simulador y abre el cuadro de diálogo de Ejecutar el programa.
- Para ejecutar solo una columna, haga clic en el botón de Activar/desactivar la columna
de la columna que no se va a utilizar.
- Utilice los botones del cuadro de diálogo de Ejecutar el programa para ejecutar la secuencia de inspección. Por ejemplo, para inspeccionar todos los elementos, hacer clic en
.

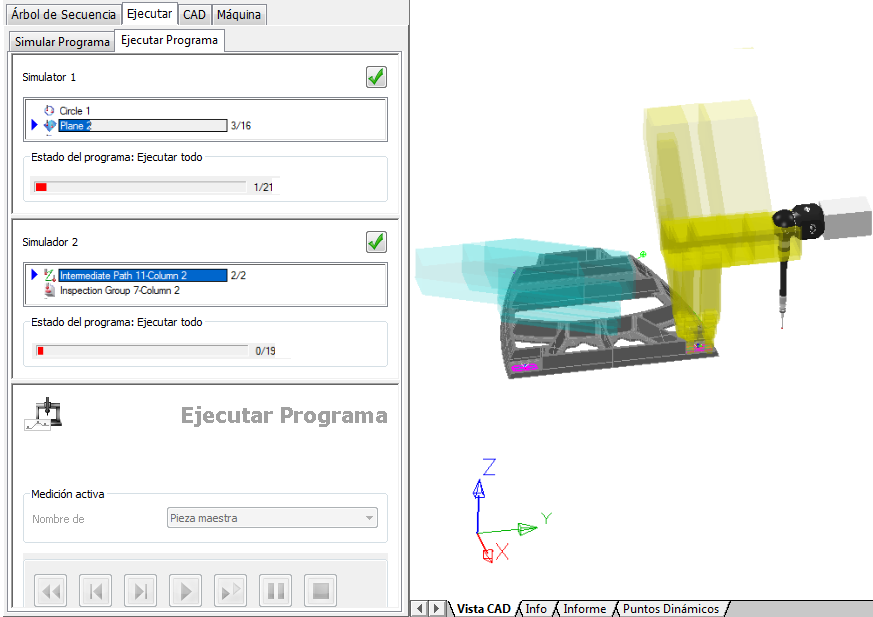

La pestaña de Ejecutar el programa muestra el progreso de cada columna a través de la secuencia de inspección y la Vista CAD muestra los desplazamientos de la columna que ha seleccionado, además de una envoltura de los desplazamientos previstos de cada columna. Por ejemplo:
- Si las zonas de predicción se solapan, se abre un mensaje que indica que se puede producir una colisión de las sondas y se detiene la inspección. Compruebe que las trayectorias de sonda no colisionan antes de reiniciar la inspección. Si el problema continúa, ajustar la sensibilidad de las configuraciones de la predicción en el cuadro de diálogo de Configuración en línea de la predicción de colisiones.
Cuando se haya verificado la inspección a las velocidades de operación, se puede desactivar la predicción de colisiones dejando sin seleccionar la casilla Ejecutar la predicción de colisiones en el cuadro de diálogo de Configuración en línea de la predicción de colisiones.
